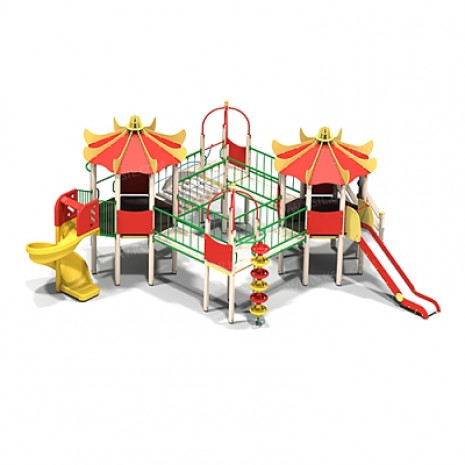

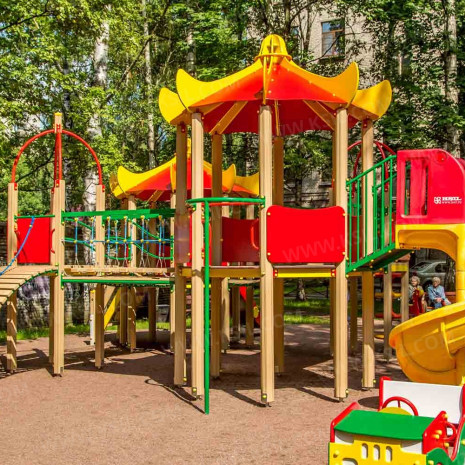

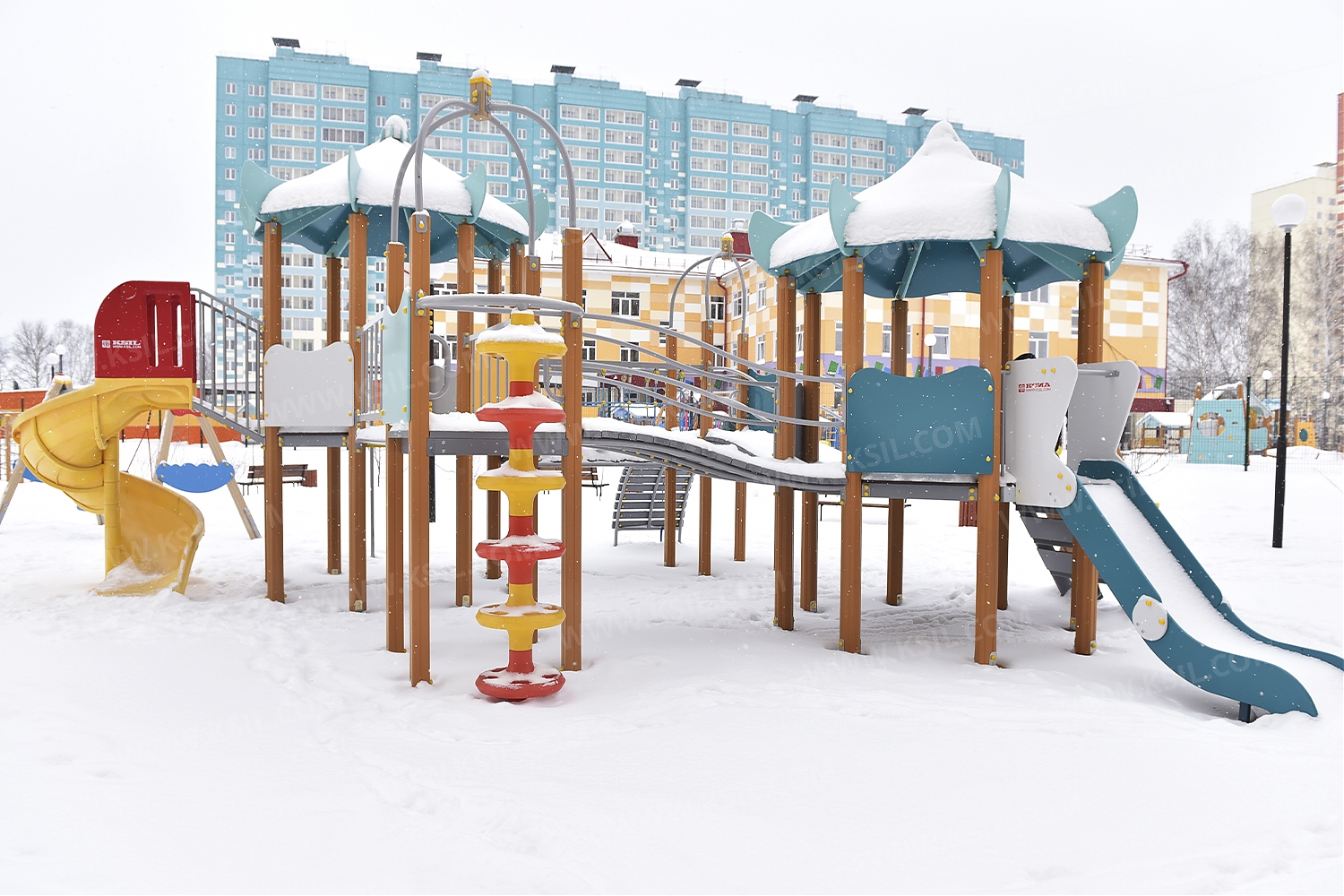

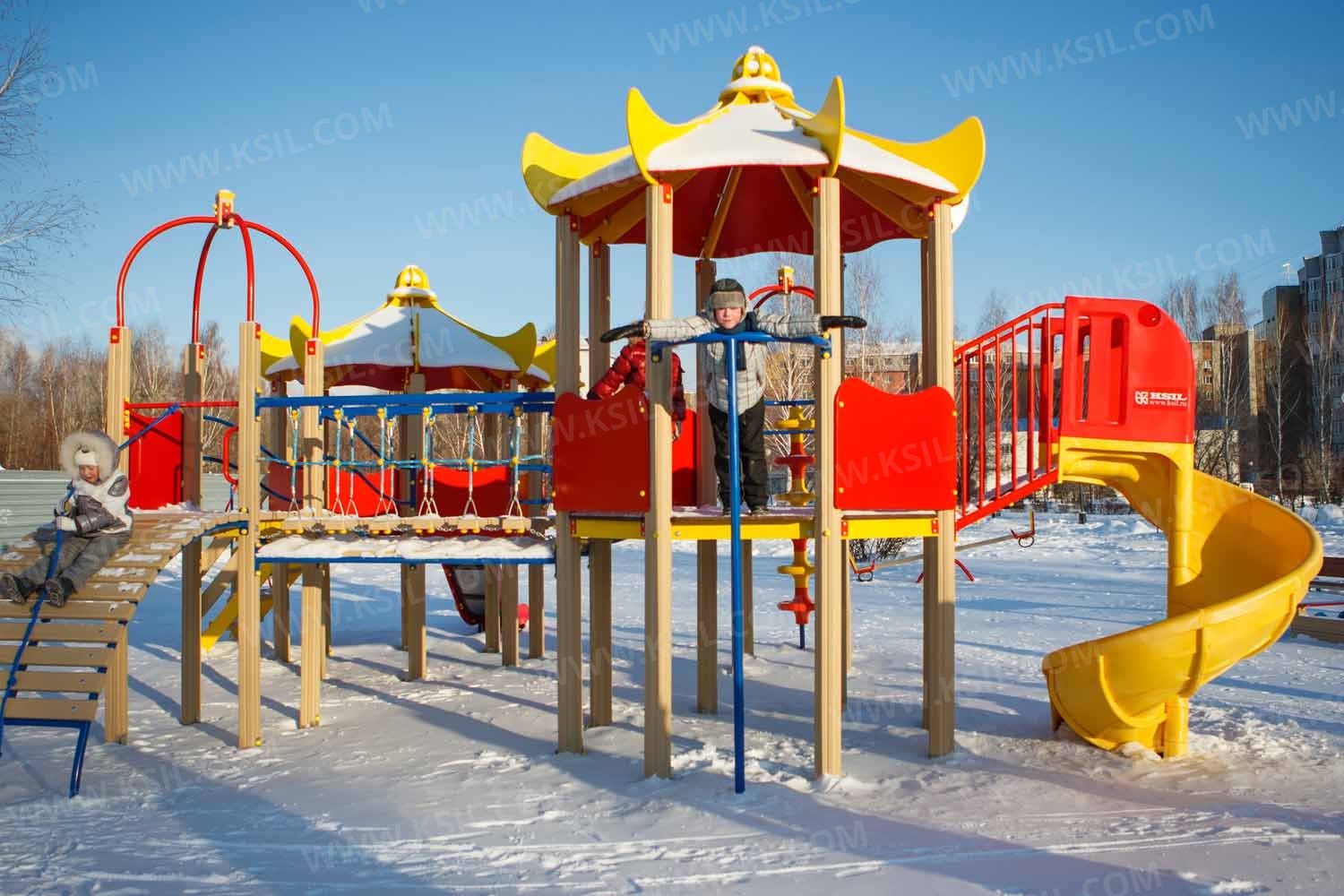

005306 - Детский игровой комплекс

К башне 1 с восьмигранной крышей, с высотой площадки не менее 1550 мм, должны быть пристроены: спиральная горка, фанерные ограждения, шест без спирали, поручни, перекладина.

К башне 2 с каркасом крыши, с высотой площадки не менее 1550 мм, должны быть пристроены: трап – барабан, перекладина с канатом, фанерное ограждение.

К башне 3 с восьмигранной крышей, с высотой площадки не менее 1550 мм, должны быть пристроены: горка прямая, лестница, фанерные ограждения.

К башне 4 с каркасом крыши, высотой площадки не менее 1550 мм, должны быть пристроены: вертикальный шест с кольцами, перекладина, поручни, фанерное ограждение.

Несущие столбы комплекса должны быть выполнены из клееного деревянного бруса сечением не менее 100х100 мм, а восьмигранные башни из бруса сечением не менее 136х136 мм и иметь скругленный профиль с канавкой посередине. Снизу столб должен заканчиваться металлическим оцинкованным подпятником диаметром не менее 42 мм, который бетонируется в землю.

Пол башен с каркасом крыши должен быть выполнен из деревянной доски толщиной не менее 40 мм.

 Пол башен восьмигранных должен быть выполнен из противоскользящей влагостойкой фанеры толщиной не менее 21 мм.

Крыша восьмигранная должна состоять из 8-ми скатов, из влагостойкой фанеры толщиной не менее 9 мм и 8-ми фронтонов из влагостойкой фанеры толщиной не менее 21 мм.

Металлический каркас крыши башен должен быть выполнен из совокупности металлических труб диаметром не менее 33 мм, соединенных между собой в верхней части пикой, выполненной из деревянного бруса сечением не менее 100х100 мм.

Горка спиральная, выстой стартового участка не менее 1800 мм, должна быть выполнена из пластиковых сегментов, соединенных между собой. Горка должна крепиться к башне через переходную площадку с перилами.

Шест без спирали с креплением в виде дуги должен быть выполнен из металлической трубы диаметром не менее 42 мм. Нижняя часть шеста бетонируется в землю.

Горка прямая должна состоять из каркаса, ската, бортиков, защитной секции и защитной перекладины.  Каркас горки должен быть выполнен из металлической трубы сечением не менее 50х25 мм. Горка должна иметь стартовый участок высотой не менее 1250 мм, участок скольжения и конечный участок.  Скат должен быть изготовлен из единого листа нержавеющей стали толщиной 1,5 мм, утопленный в паз бортиков горки.  Бортики горки, выполненные из влагостойкой фанеры толщиной не менее 21 мм должны быть высотой не менее 150 мм. Защитная перекладина должна быть выполнена из металлической трубы диаметром не менее 33 мм, побуждающая ребенка присесть и установлена на высоте не менее 600 мм от уровня поверхности стартового участка горки. Защитная секция горки должна быть выполнена из влагостойкой фанеры толщиной не менее 21 мм.

Трап-барабан должен состоять из направляющих опор, выполненных из сдвоенных фанерных частей, толщина фанеры не менее 21 мм, и наборных частей, равномерно распределенных по опорам и выполненных из деревянной доски толщиной 40 мм. Снизу трап-барабан опирается на окрашенный подпятник из металлической трубы диаметром не менее 33 мм, который бетонируется в землю. Трап-барабан должен быть оснащен перекладиной, выполненной из металлической трубы диаметром не менее 33 мм с полиамидным или полипропиленовым канатом диаметром не менее 16 мм.

Ограждение башни должно быть выполнено из влагостойкой фанеры толщиной не менее 21 мм.

Лестница высотой не менее 1550 мм должна быть оснащена перилами, выполненные из деревянной доски толщиной не менее 40 мм. Перила должны быть установлены от первой ступени. Ступени лестниц должны быть выполнены из ламинированной противоскользящей влагостойкой фанеры толщиной не менее 15 мм и деревянной доски толщиной 40 мм, склеенных между собой. Расстояние между ступенями должно быть одинаковым.

Шест с кольцами и креплением в виде дуги должен быть выполнен из металлической трубы диаметром не менее 48 мм. Кольца выполнены из пластика. Нижняя часть шеста бетонируется в землю.

Подвесной мост должен состоять из страховочного моста, подвесного моста со ступеньками и перил. Ступеньки должны быть выполнены из влагостойкой ламинированной фанеры толщиной не менее 15 мм и доски толщиной не менее 40 мм склеенных между собой, каждая ступень должна крепиться к полиамидного канатам, диаметром не менее 16 мм. Канат должен крепиться к перилам мостика, выполненных из металлической трубы сечением не менее 60х30 мм. Страховочный мост должен быть выполнен из деревянной доски толщиной не менее 40 мм, а металлический каркас моста должен быть разборным и состоять из металлической трубы сечением не менее 50х25 мм.

Прямой мост должен состоять настила и перил. Настил должен быть выполнен из досок толщиной не менее 40 мм.  Перила мостика должны быть выполнены из металлической профильной трубы сечением не менее 50х25 и заполнения в виде вертикальных металлических труб диаметром не менее 21 мм.
