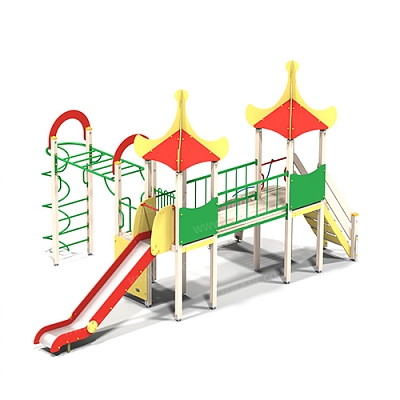

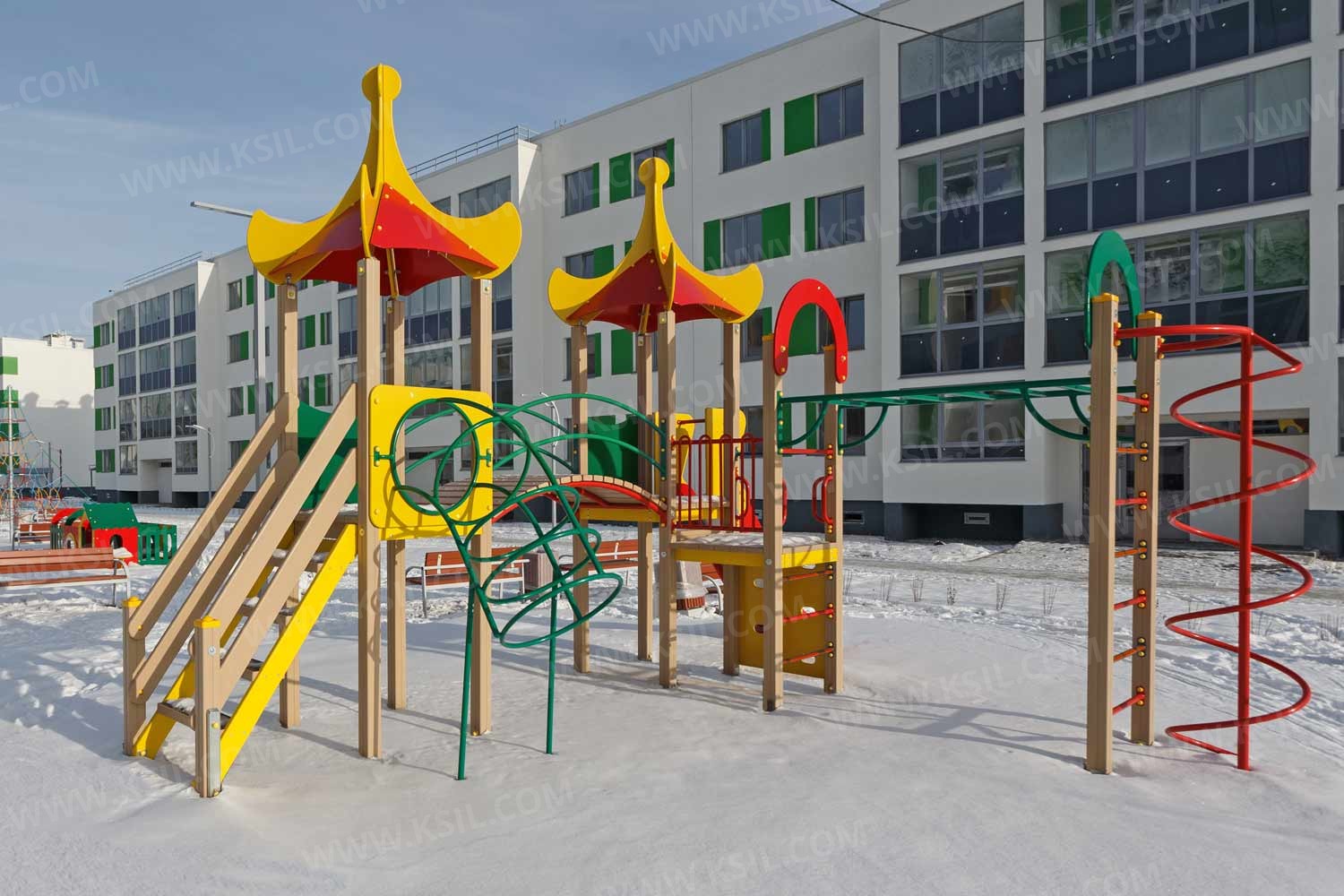

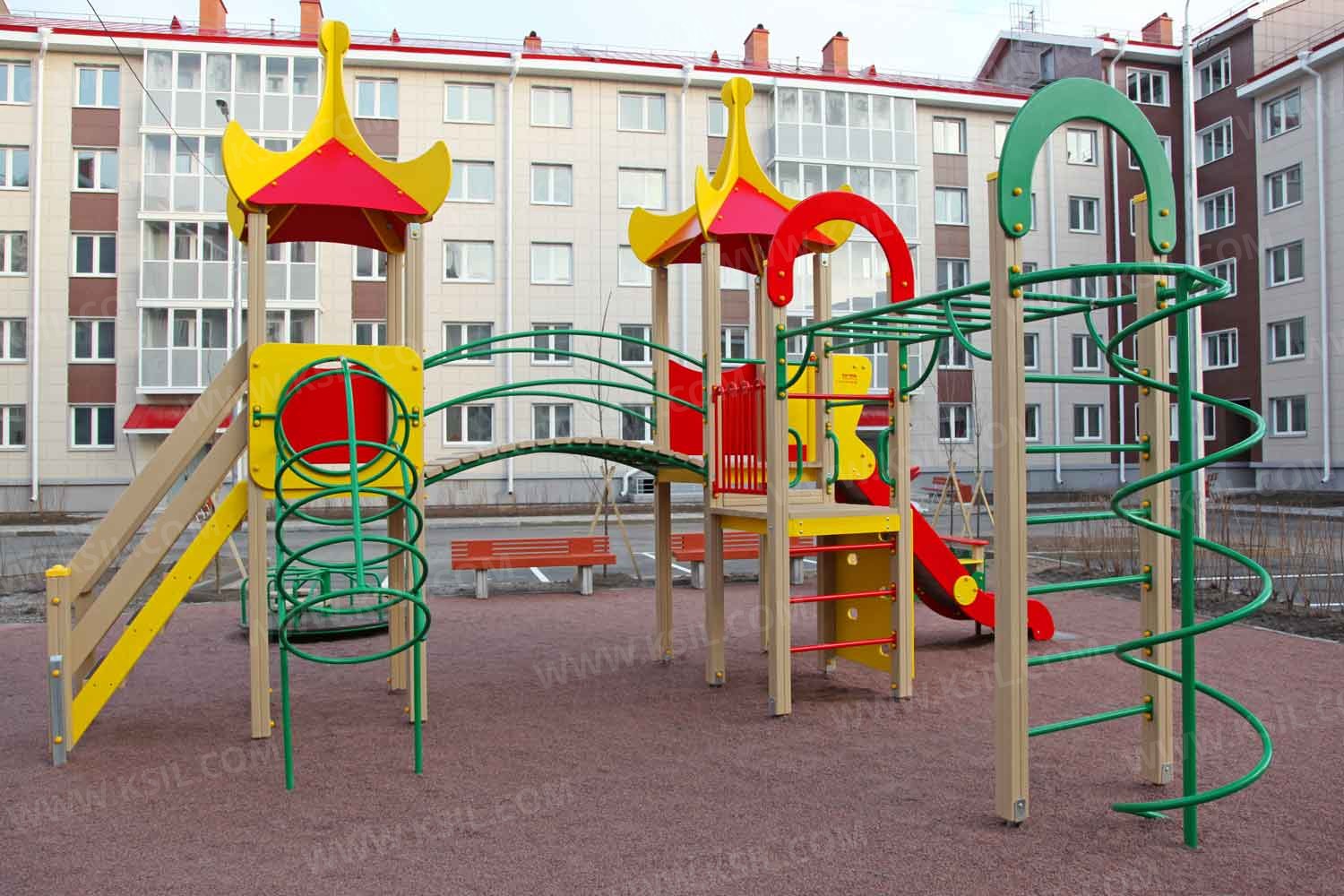

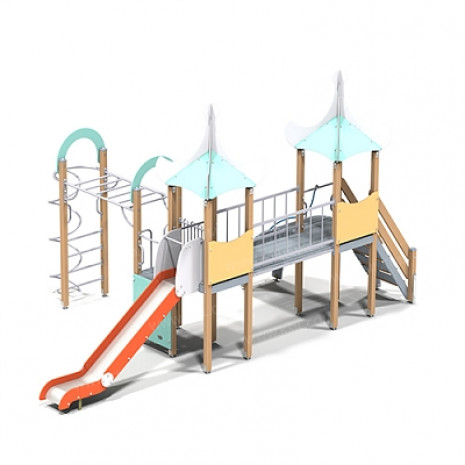

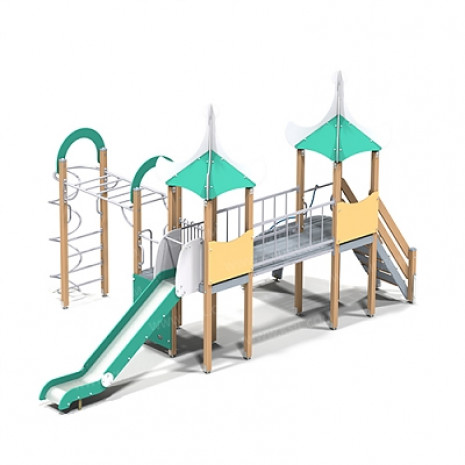

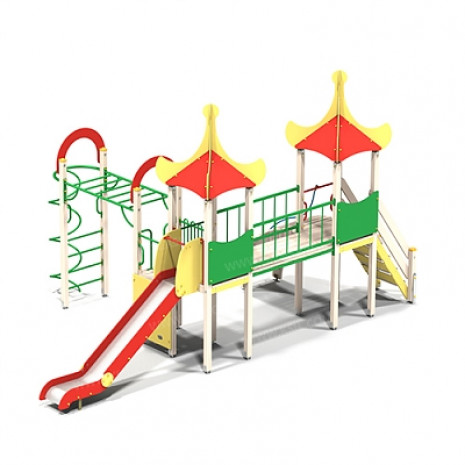

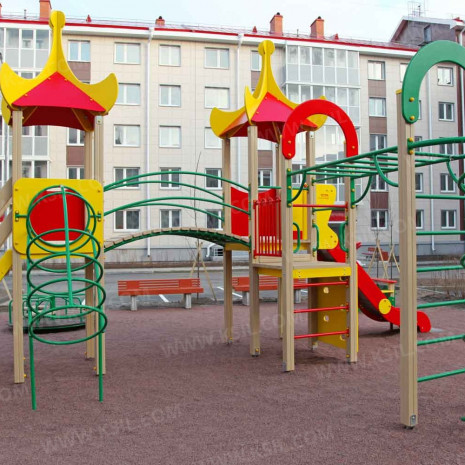

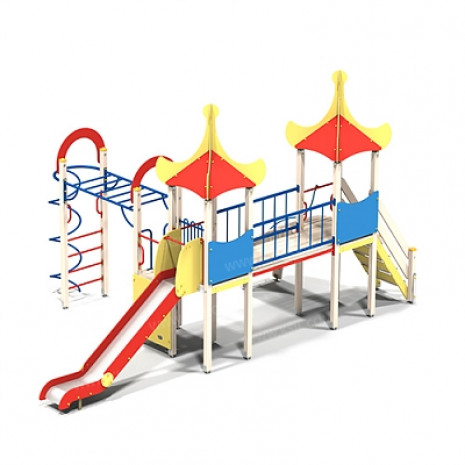

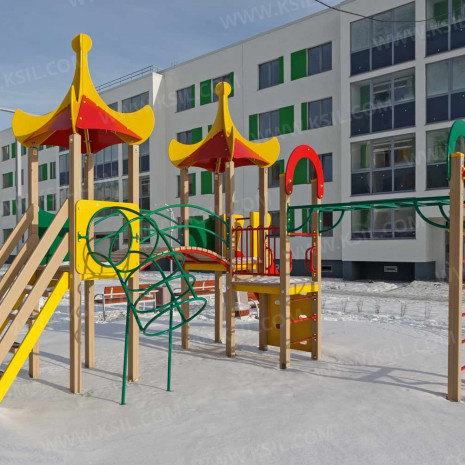

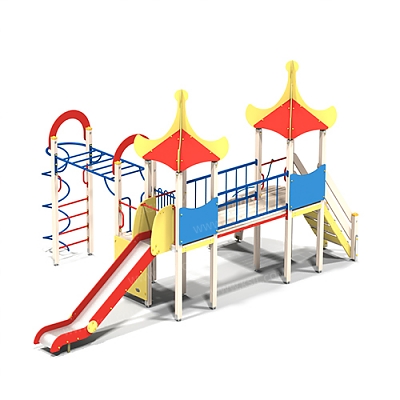

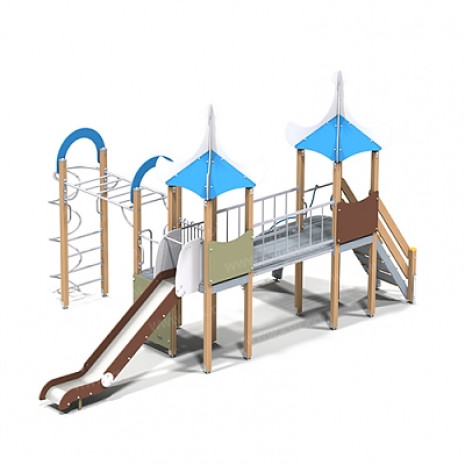

005416 - Детский игровой комплекс

Башни должны быть соединены между собой прямым мостом.

К башне 1, с высотой площадки не менее 1550 мм, должны быть пристроены: лестница, трап-барабан фанерный с перекладиной и веревкой, ограждение фанерное.

К башне 2, с высотой площадки не менее 1550 мм, должны быть пристроены: горка, фанерное ограждение.

К полубашне, с высотой площадки не менее 1250 мм, должны быть пристроены: альпинистская стенка с отверстиями для рук  и ног, перекладина, вертикальная лестница, поручни, металлическое ограждение.

Вынесенный гимнастический комплекс должен состоять из рукохода, шведской стенки, вертикального шеста со спиралью и креплением в виде дуги, двух декоративных арок.

Несущие столбы комплекса должны быть выполнены из клееного деревянного бруса сечением не менее 100х100 мм и иметь скругленный профиль с канавкой посередине. Сверху столб должен заканчиваться пластиковой заглушкой желтого цвета, снизу столб должен заканчиваться металлическим оцинкованным подпятником диаметром не менее 42 мм, который бетонируется в землю.

Пол башен должен быть выполнен из деревянной доски толщиной не менее 40 мм.

 Лестница высотой не менее 1550 мм должна быть оснащены перилами, выполненные из деревянной доски толщиной не менее 40 мм. Перила должны быть установлены от первой ступени. Ступени лестниц должны быть выполнены из ламинированной противоскользящей влагостойкой фанеры толщиной не менее 15 мм и деревянной доски толщиной 40 мм, склеенных между собой. Расстояние между ступенями должно быть одинаковым.

Горка должна состоять из каркаса, ската, бортиков, защитной секции и защитной перекладины.  Каркас горки должен быть выполнен из металлической трубы сечением не менее 50х25 мм. Горка должна иметь стартовый участок высотой не менее 1550 мм, участок скольжения и конечный участок.  Скат должен быть изготовлен из единого листа нержавеющей стали толщиной 1,5 мм, утопленный в паз бортиков горки.  Бортики горки, выполненные из влагостойкой фанеры толщиной не менее 21 мм должны быть высотой не менее 150 мм. Защитная перекладина должна быть выполнена из металлической трубы диаметром не менее 33 мм, побуждающая ребенка присесть и установлена на высоте не менее 600 мм от уровня поверхности стартового участка горки. Защитная секция горки должна быть выполнена из влагостойкой фанеры толщиной не менее 21 мм.

Ограждения башен, декоративные арки гимнастического комплекса должны быть изготовлены из влагостойкой окрашенной фанеры толщиной не менее 21 мм.

Альпинистская стенка должна быть изготовлена из влагостойкой окрашенной фанеры толщиной не менее 21 мм.

Вертикальный шест и креплением в виде дуги должен быть выполнен из металлической трубы диаметром не менее 42 мм, спираль – из трубы диаметром не менее 33 мм. Расстояние между витками спирали должно быть одинаковым. Нижняя часть шеста бетонируется в землю.

Фанерный трап-барабан должен состоять из направляющих опор, выполненных из сдвоенных фанерных частей, толщина фанеры не менее 21 мм, и наборных частей, равномерно распределенных по опорам и выполненных из деревянной доски толщиной 40 мм. Снизу трап-барабан опирается на окрашенный подпятник из металлической трубы диаметром не менее 33,5 мм, который бетонируется в землю. Фанерный трап-барабан должен быть оснащен перекладиной, выполненной из металлической трубы диаметром не менее 33 мм с полиамидным или полипропиленовым канатом диаметром не менее 16 мм.

Вертикальная лестница, перекладина, перекладины шведской стенки, поручни должны быть выполнены из металлической трубы диаметром не менее 33 мм.

Рукоход должен состоять из 2-х балок, выполненных из металлической трубы диаметром не менее 42 мм, перекладин и 4-х раскосов из металлической трубы диаметром не менее 33 мм.

Ограждение металлическое должно состоять из скоб, выполненных из трубы диаметром не менее 21 мм, и горизонтальных перекладин, выполненных из трубы диаметром не менее 33 мм.

Прямой мост должен состоять из настила, выполненного из деревянных досок толщиной не менее 40 мм и металлического разборного каркаса, выполненного из профильной трубы сечением не менее 50х25. Ограждения прямого моста должны состоять из металлических балок – горизонтальная балка из профильной трубы сечением не менее 50х25, вертикальная - из трубы диаметром не менее 21 мм.

Крыша башни должна состоять из 4-х скатов, выполненных из влагостойкой фанеры толщиной не менее 9 мм и 4-х стропил из влагостойкой фанеры толщиной не менее 15 мм.
