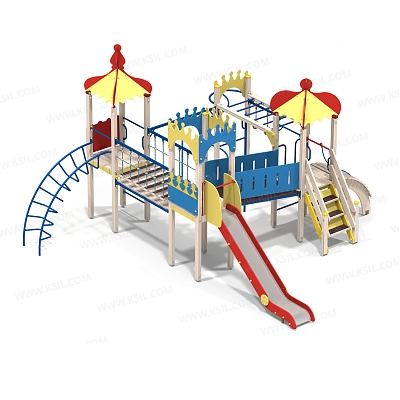

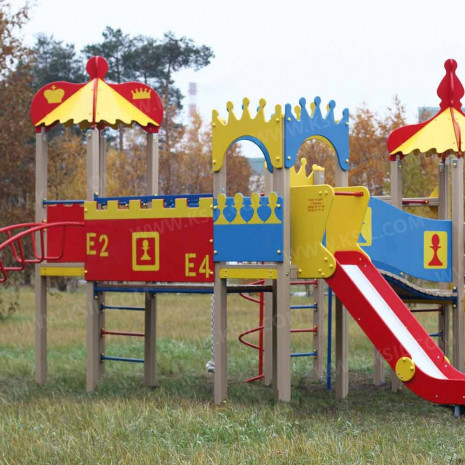

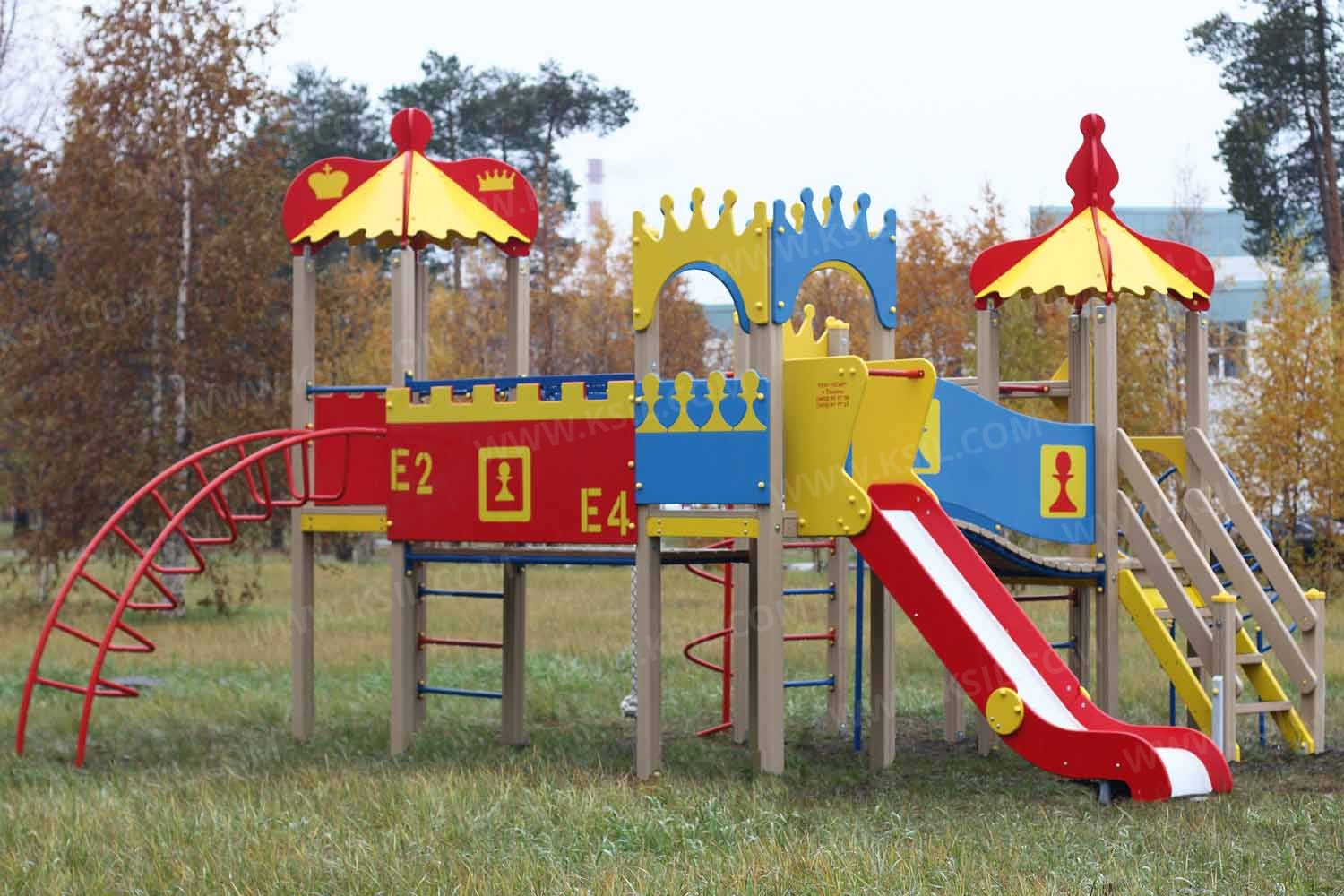

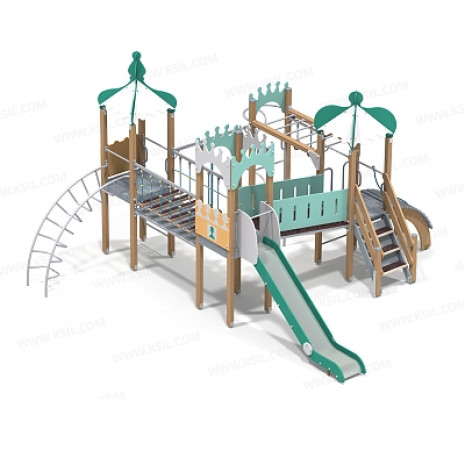

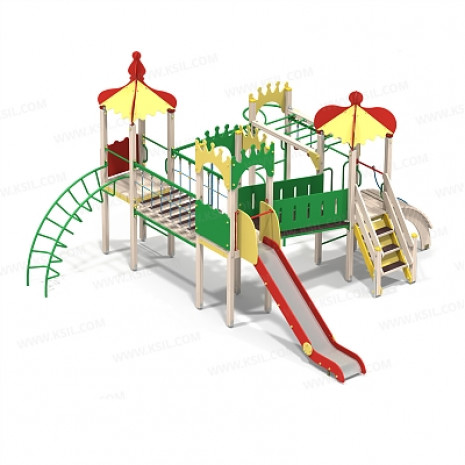

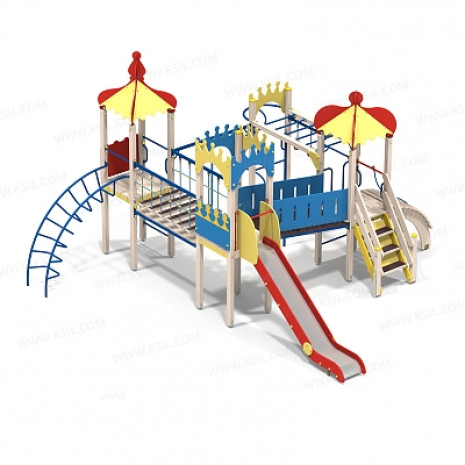

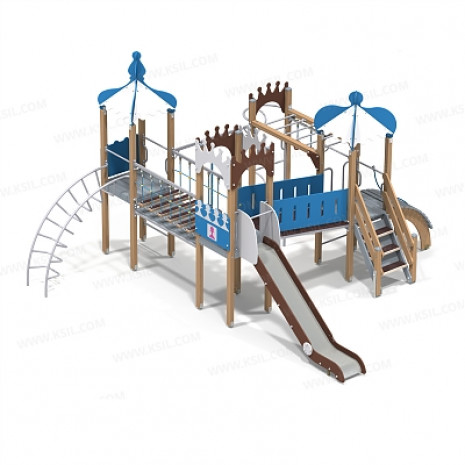

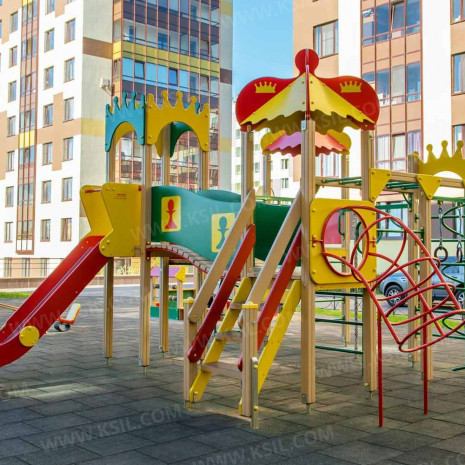

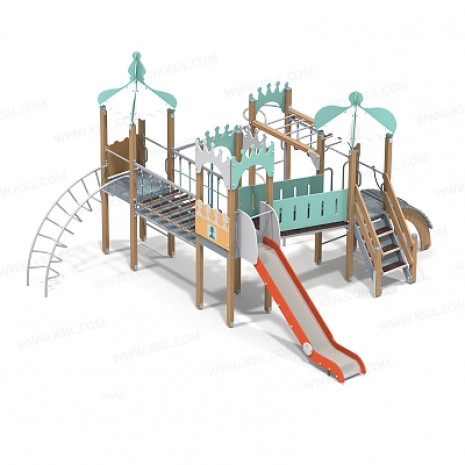

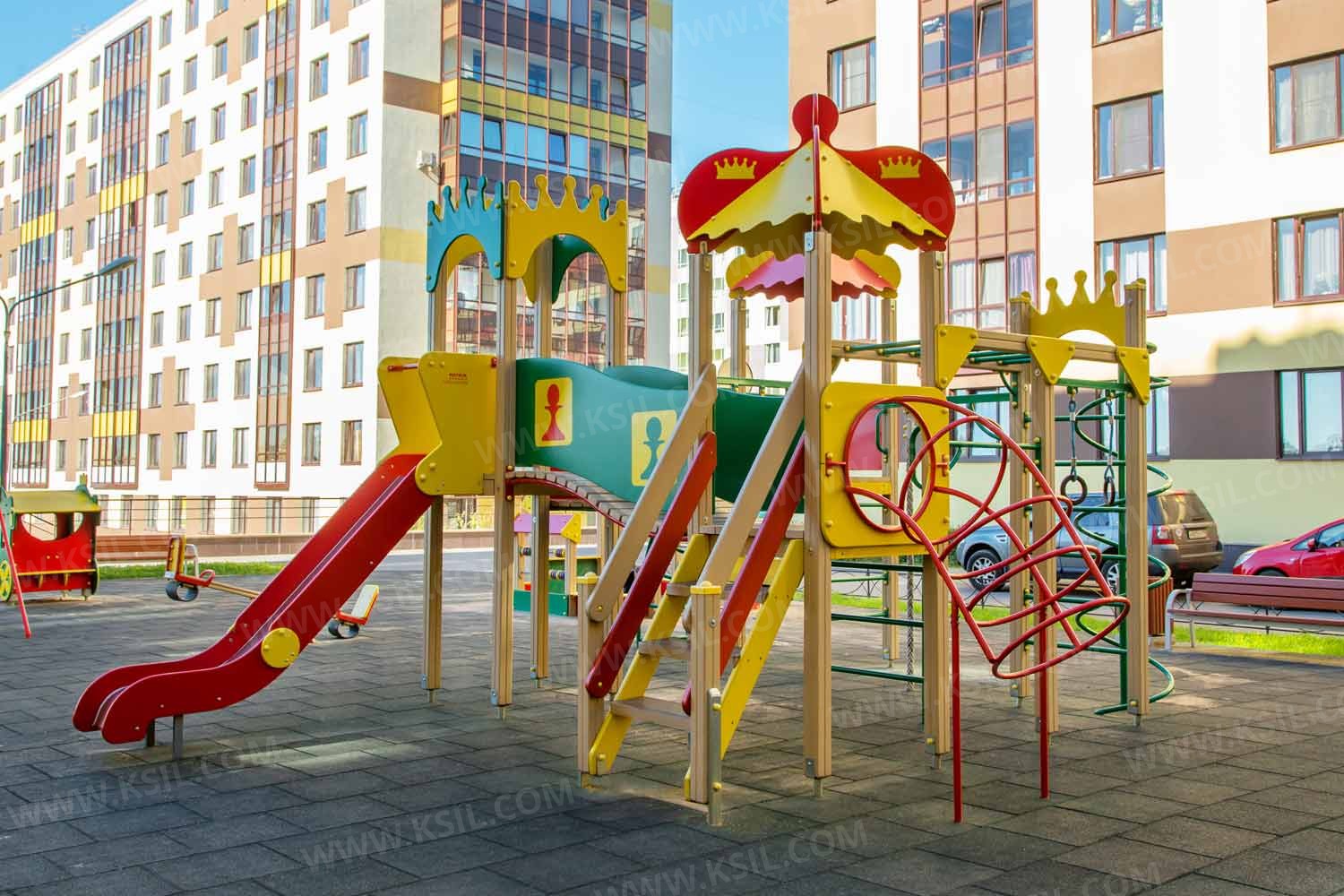

005448 - Детский игровой комплекс «Шахматы»

К башне 1 с крышей тип 1, с высотой площадки не менее 1250 мм, должны быть пристроены: трап-барабан фанерный, перекладина, вертикальная лестница, поручни, лестница.

К башне 2 с имитацией крыши, с высотой площадки не менее 1550 мм, должны быть пристроены: горка, фанерное ограждение в шахматной тематике.

 К башне 3, с крышей тип 2, с высотой площадки не менее 1550 мм, должны быть пристроены: лиана, перекладина, поручни, вертикальная лестница, фанерное ограждение в шахматной тематике.

Башня 1 и башня 3 имеют продолжение в виде гимнастического комплекса.

Гимнастический комплекс должен состоять из рукохода, шведской стенки, вертикального шеста со спиралью и креплением в виде дуги, перекладины с канатом и декоративной арки в виде короны, установленной на несущих столбах. Перекладина с канатом должна крепиться к несущим столбам башни 3 и рукохода. Проемы гимнастического комплекса должны быть оснащены: гимнастическими кольцами, вертикальным шестом, усиленной перекладиной.

Несущие столбы комплекса должны быть выполнены из клееного деревянного бруса сечением не менее 100х100 мм и иметь скругленный профиль с канавкой посередине. Снизу столб должен заканчиваться металлическим оцинкованным подпятником диаметром не менее 42 мм, который бетонируется в землю.

Пол башен должен быть выполнен из деревянной доски толщиной не менее 40 мм.

Крыши тип 1 и тип 2 должны состоять из 4-х скатов, выполненных из влагостойкой фанеры толщиной не менее 9 мм и 4-х фигурных фронтонов из влагостойкой фанеры толщиной не менее 15 мм.

Имитация крыши должна состоять из 4-х накладных арочных элементов из влагостойкой фанеры толщиной не менее 21 мм в виде короны, расположенных по периметру башни.

Лестница высотой не менее 1250 мм должна быть оснащена перилами, выполненные из деревянной доски толщиной не менее 40 мм. Перила должны быть установлены от первой ступени. Ступени лестниц должны быть выполнены из ламинированной противоскользящей влагостойкой фанеры толщиной не менее 15 мм и деревянной доски толщиной 40 мм, склеенных между собой. Расстояние между ступенями должно быть одинаковым.

Фанерный трап-барабан должен состоять из направляющих опор, выполненных из сдвоенных фанерных частей, толщина фанеры не менее 21 мм, и наборных частей, равномерно распределенных по опорам и выполненных из деревянной доски толщиной 40 мм. Снизу трап-барабан опирается на окрашенный подпятник из металлической трубы диаметром не менее 33,5 мм, который бетонируется в землю. Фанерный трап-барабан должен быть оснащен перекладиной, выполненной из металлической трубы диаметром не менее 33 мм с полиамидным или полипропиленовым канатом диаметром не менее 16 мм.

Горка должна состоять из каркаса, ската, бортиков, защитной секции и защитной перекладины.  Каркас горки должен быть выполнен из металлической трубы сечением не менее 50х25 мм. Горка должна иметь стартовый участок высотой не менее 1550 мм, участок скольжения и конечный участок.  Скат должен быть изготовлен из единого листа нержавеющей стали толщиной 1,5 мм, утопленный в паз бортиков горки.  Бортики горки, выполненные из влагостойкой фанеры толщиной не менее 21 мм должны быть высотой не менее 150 мм. Защитная перекладина должна быть выполнена из металлической трубы диаметром не менее 33 мм, побуждающая ребенка присесть и установлена на высоте не менее 600 мм от уровня поверхности стартового участка горки. Защитная секция горки должна быть выполнена из влагостойкой фанеры толщиной не менее 21 мм.

Лиана должна состоять их 2-х наклонных дуг выполненных из металлической трубы диаметром не менее 42 мм и  П-образных ступенек из трубы диаметром не менее 33 мм.

Рукоход должен быть выполнен из 2-х опор, перекладин и угловых накладных элементов, выполненных из влагостойкой фанеры толщиной не менее 15 мм. Перекладины должны быть выполнены из металлической трубы диаметром не менее 33 мм. Опорами служат горизонтальные несущие столбы комплекса.

Перекладина с гимнастическими кольцами должна быть выполнена из металлической профильной трубы сечением не менее 50х25 мм, гибкой подвески и колец из влагостойкой фанеры или нелегковоспламеняющегося пластика.

Вертикальный шест должен быть выполнен из металлической трубы диаметром не менее 40 мм. Нижняя часть шеста бетонируется в землю.

Вертикальный шест с дугой должен быть выполнен из металлической трубы диаметром не менее 42 мм, спираль – из трубы диаметром не менее 33 мм. Расстояние между витками спирали должно быть одинаковым. Нижняя часть шеста бетонируется в землю.

Канат должен быть полиамидный или полипропиленовый диаметром не менее 40 мм и подвешен на перекладине, выполненной из профильной трубы сечением не менее 50х25 мм с раскосами из трубы диаметром не менее 26 мм.

Подвесной мост должен состоять из страховочного моста, подвесного моста со ступеньками и перил. Ступеньки должны быть выполнены из влагостойкой ламинированной фанеры толщиной не менее 15 мм и доски толщиной не менее 40 мм склеенных между собой, каждая ступень должна крепиться к полиамидным канатам, диаметром не менее 16 мм. Канат должен крепиться к перилам мостика, выполненных из металлической трубы сечением не менее 60х30 мм. Страховочный мост должен быть выполнен из деревянной доски толщиной не менее 40 мм и металлического каркаса, выполненного из трубы сечением не менее 50х25мм.

Наклонный мост должен состоять металлического каркаса, настила и перил. Настил должен быть выполнен из ламинированной влагостойкой фанеры толщиной не менее 21 мм. Ограждение моста должны быть выполнены из влагостойкой фанеры толщиной не менее 21 мм. Металлический каркас моста должен быть разборным и состоять из металлической профильной трубы сечением не менее 50х25 мм.

Ограждения башен должны быть выполнены из влагостойкой фанеры толщиной не менее 21 мм.

Перекладины вертикальной лестницы, перекладины, перекладины шведской стенки, поручни, раскосы перекладин должны быть выполнены из металлической трубы диаметром не менее 33 мм.
