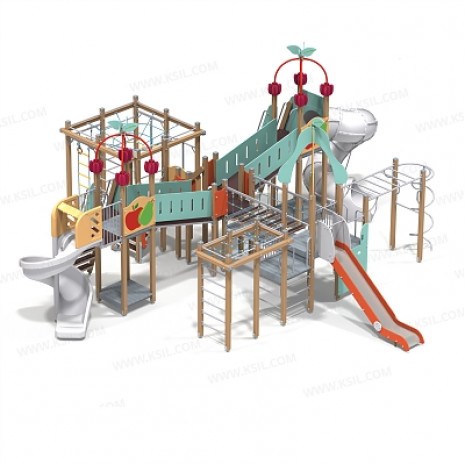

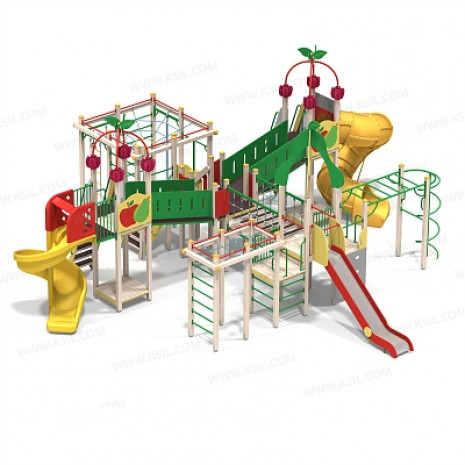

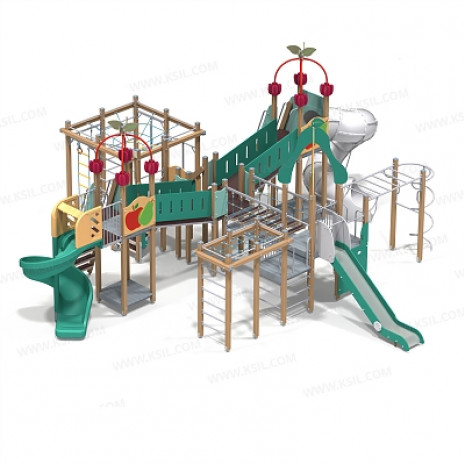

005452 – Детский игровой комплекс «Фруктовый сад»

К башне 1 с крышей в виде груши, с высотой площадки не менее 1550 мм должны быть пристроены: горка прямая, перекладины. К башне должны быть пристроены полубашня 1 и полубашня 2.

К полубашне 1, с высотой площадки не менее 1250 мм должны быть пристроены: альпинистская стенка с отверстиями для рук и ног, поручни металлические и поручни фанерные, решетчатое ограждение, перекладина, вертикальная лестница и вынесенный гимнастический комплекс 1.

К полубашне 2, с высотой площадки не менее 1250 мм должны быть пристроены: решетчатое ограждение, поручни, вертикальные лестницы и вынесенный гимнастический комплекс 2.

К двухъярусной башне 2, с каркасом крыши в виде веток с черешней, с высотой площадки второго яруса не менее 2050 мм должны быть пристроены: спиральная пластиковая горка, фанерное ограждение с декоративными элементами в виде яблока и груши, лестница с металлическими перилами. Под вторым ярусом башни должен быть установлен первый ярус площадки.

К двухъярусной башне 3, с каркасом крыши в виде веток с черешней, с высотой площадки второго яруса не менее 2050 мм должны быть пристроены: пластиковая горка-труба, фанерное ограждение с декоративными элементами в виде яблока и груши, лестница с металлическими перилами. Под вторым ярусом башни должен быть установлен первый.

К центральной башне 4, без крыши, с высотой площадки не менее 1550 мм должны быть пристроены: фанерные ограждения.

К башне 5, без крыши, с высотой площадки не менее 1250 мм должны быть пристроены: лестница, фанерные ограждения, ограждение в виде перекладин, вертикальная лестница.

Гимнастический комплекс 1 должен представлять собой конструкцию, состоящую из несущих столбов, установленных в два ряда, параллельно друг другу. В каждом ряду несущие стойки в верхней части должны быть соединены балками и горизонтальными столбами. В верхней части должна быть расположена полипропиленовая сетка для лазанья, торцевой проем гимнастического комплекса должен быть оснащен: шведской стенкой.

Гимнастический комплекс 2 должен состоять из рукохода, шведской стенки, вертикального шеста со спиралью и креплением в виде дуги.

Гимнастический комплекс 3 должен представлять собой конструкцию, состоящую из несущих столбов, установленных в три ряда, параллельно друг другу.  В крайних рядах должно быть по три несущей стойки, расположенных на равном расстоянии друг от друга, в среднем ряду по две стойки. В каждом ряду несущие стойки в верхней части должны быть соединены балками и горизонтальными столбами. В верхней части должна быть расположена полипропиленовая «Паутина», проемы гимнастического комплекса должны быть оснащены: шведскими стенками, гимнастическими кольцами, гибкой лестницей, вертикальным шестом, канатом и перекладиной.

Несущие вертикальные столбы и горизонтальные столбы комплекса должны быть выполнены из клееного деревянного бруса сечением не менее 100х100 мм и иметь скругленный профиль с канавкой посередине. Сверху открытый вертикальный столб должен заканчиваться пластиковой заглушкой, снизу столб должен заканчиваться металлическим оцинкованным подпятником диаметром не менее 42 мм, который бетонируется в землю.

Пол башен, полубашен должен быть выполнен из деревянной доски толщиной не менее 40 мм.

Пол башни 4 должен быть выполнен из влагостойкой фанеры толщиной не менее 21 мм.

Лестница высотой не менее 950 мм должна быть оснащена перилами, выполненные из деревянной доски толщиной не менее 40 мм, декоративных накладных элементов из влагостойкой фанеры толщиной 15 мм. Перила должны быть установлены от первой ступени. Ступени лестниц должны быть выполнены из ламинированной противоскользящей влагостойкой фанеры толщиной не менее 15 мм и деревянной доски толщиной 40 мм, склеенных между собой. Расстояние между ступенями должно быть одинаковым.

Приставная лестница высотой не менее 2050 мм должна быть оснащена поручнями, выполненными из металлической трубы диаметром не менее 33 мм. Ступени должны быть изготовлены из ламинированной нескользящей влагостойкой фанеры толщиной не менее 15 мм и деревянной доски толщиной 40 мм, склеенных между собой.  Расстояние между ступенями должно быть одинаковым. В верхней части должны крепиться ограждающие стенки «ухо» из влагостойкой фанеры толщиной не менее 21 мм.

Горка спиральная, выстой стартового участка не менее 2050 мм, должна быть выполнена из пластиковых сегментов, соединенных между собой. Горка должна крепиться к башне через переходную площадку с перилами. Применяемый пластик не должен быть легковоспламеняющейся.

Пластиковая горка-труба с высотой стартового участка не менее 2050 мм, должна быть выполнена из пластиковых тоннельных сегментов, соединенных между собой. Применяемый пластик не должен быть легковоспламеняющейся.  Сегменты должны быть соединены между собой оцинкованным крепежом с внешней стороны трубы вдоль конструкции.

Горка прямая должна состоять из каркаса, ската, бортиков, защитной секции и защитной перекладины.  Каркас горки должен быть выполнен из металлической трубы сечением не менее 50х25 мм. Горка должна иметь стартовый участок высотой не менее 1550 мм, участок скольжения и конечный участок.  Скат должен быть изготовлен из единого листа нержавеющей стали толщиной 1,5 мм, утопленный в паз бортиков горки.  Бортики горки должны быть высотой не менее 150 мм. Защитная перекладина должна быть выполнена из металлической трубы диаметром не менее 33 мм, побуждающая ребенка присесть и установлена на высоте не менее 600 мм от уровня поверхности стартового участка горки. Защитная секция горки должна быть выполнена из влагостойкой фанеры толщиной не менее 21 мм.

Металлический каркас крыши башни в виде веток с черешнями должен быть выполнен из совокупности металлических труб диаметром не менее 33 мм, соединенных между собой в верхней части декоративным элементом, в виде листиков ветки черешни. Нижнюю часть каркаса должны украшать декоративные черешни, выполненные из влагостойкой фанеры толщиной не менее 15 мм. Листья веток должны быть выполнены из влагостойкой фанеры толщиной не менее 15 мм.

Крыша в виде груши должна быть выполнена из 2-х арочных элементов в виде груши с листиком, пересекающих друг друга и изготовленных из влагостойкой фанеры толщиной не менее 15 мм.

Ограждения башен должны быть выполнены из влагостойкой фанеры толщиной не менее 21 мм.

 Альпинистская стенка должна быть выполнена из влагостойкой фанеры толщиной не менее 21 мм.

Рукоход должен состоять из 2-х балок, выполненных из металлической трубы диаметром не менее 42 мм, перекладин и 4-х раскосов из металлической трубы диаметром не менее 33 мм.

Вертикальный шест-спираль с креплением в виде дуги должен быть выполнен из металлической трубы диаметром не менее 42 мм, спираль – из трубы диаметром не менее 33 мм. Расстояние между витками спирали должно быть одинаковым. Нижняя часть шеста бетонируется в землю.

Сетка для лазания и сетка «Паутина» должны быть выполнены из полипропиленового 6-прядного армированного металлом каната тросовой свивки с резиновым сердечником, канат сетки должен быть диаметром не менее 16 мм и соединен между собой пластиковыми креплениями овальной формы.

Перекладины вертикальной лестницы, перекладины, перекладины шведской стенки, поручни, балки гимнастического комплекса   должны быть выполнены из металлической трубы диаметром не менее 33 мм.

Вертикальный шест должен быть выполнен из металлической трубы диаметром не менее 42 мм.

Гибкая лестница должна состоять из армированного полипропиленового каната и пластиковых армированных металлической трубой ступенек

Гимнастические кольца должны состоять из 2-х колец, выполненных из влагостойкой фанеры и 2-х гибких подвесок подвешенных на перекладине.

Канат должен быть полиамидный или полипропиленовый диаметром не менее 40 мм.

Наклонный мост должен состоять металлического каркаса, настила и перил. Настил должен быть выполнен из ламинированной влагостойкой фанеры толщиной не менее 21 мм. Перила моста должны быть выполнены из влагостойкой фанеры толщиной не менее 21 мм. Металлический каркас моста должен быть разборным и состоять из металлической профильной трубы сечением не менее 50х25 мм.

Подвесной мост должен состоять из страховочного моста, подвесного моста со ступеньками и перил. Ступеньки должны быть выполнены из влагостойкой ламинированной фанеры толщиной не менее 15 мм и доски толщиной не менее 40 мм склеенных между собой, каждая ступень должна крепиться к полиамидным канатам, диаметром не менее 16 мм. Канат должен крепиться к перилам мостика, выполненных из металлической трубы сечением не менее 60х30 мм. Страховочный мост должен быть выполнен из деревянной доски толщиной не менее 40 мм и металлического каркаса, выполненного из трубы сечением не менее 50х25мм.

Лестница переход должна быть оснащена перилами, выполненные из деревянной доски толщиной не менее 40 мм, декоративных накладных элементов из влагостойкой фанеры толщиной 15 мм. Перила должны быть установлены от первой ступени. Ступени лестниц должны быть выполнены из ламинированной противоскользящей влагостойкой фанеры толщиной не менее 15 мм и деревянной доски толщиной 40 мм, склеенных между собой. Расстояние между ступенями должно быть одинаковым.
