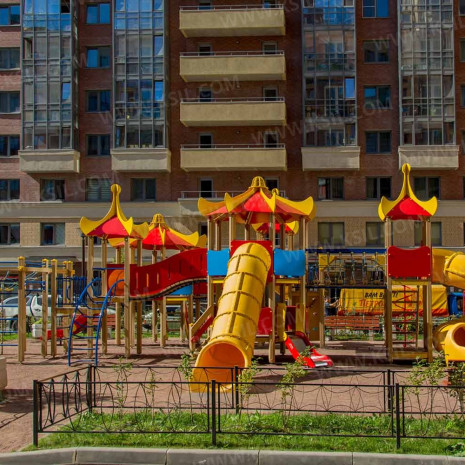

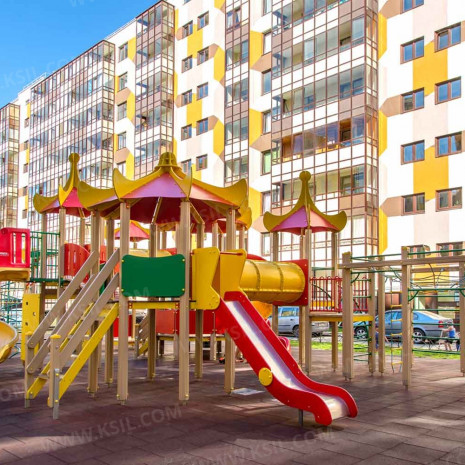

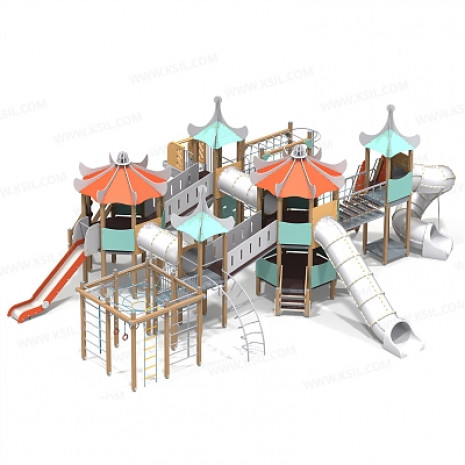

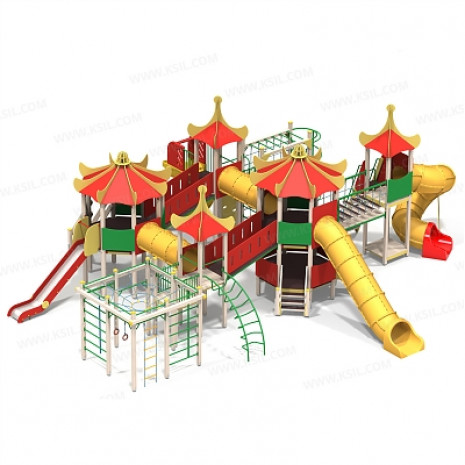

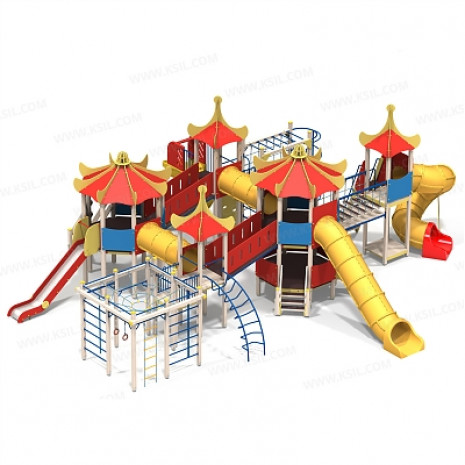

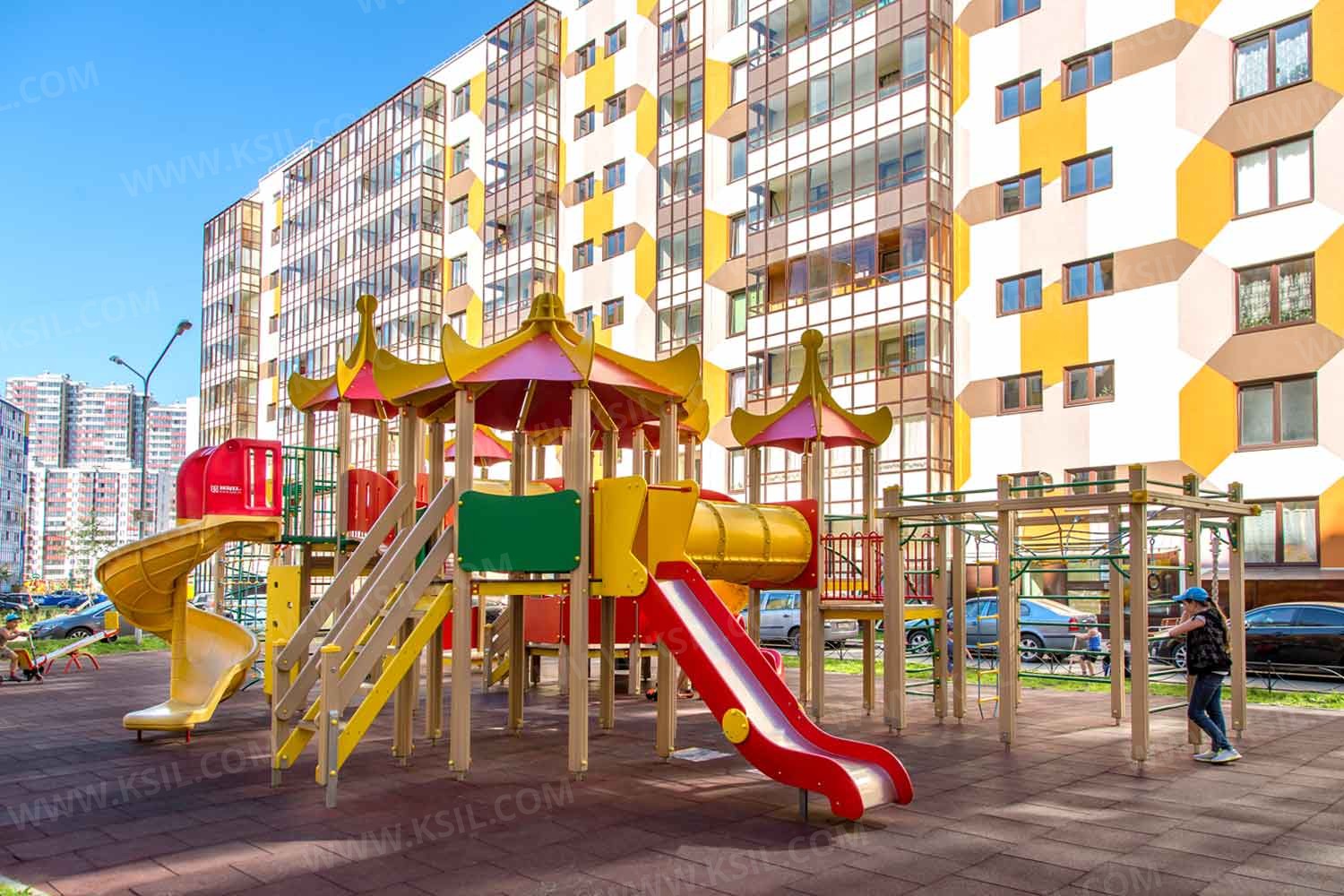

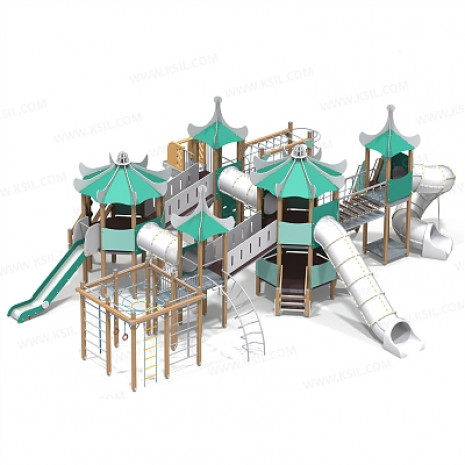

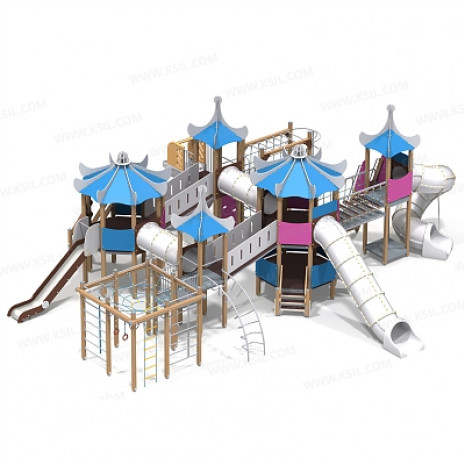

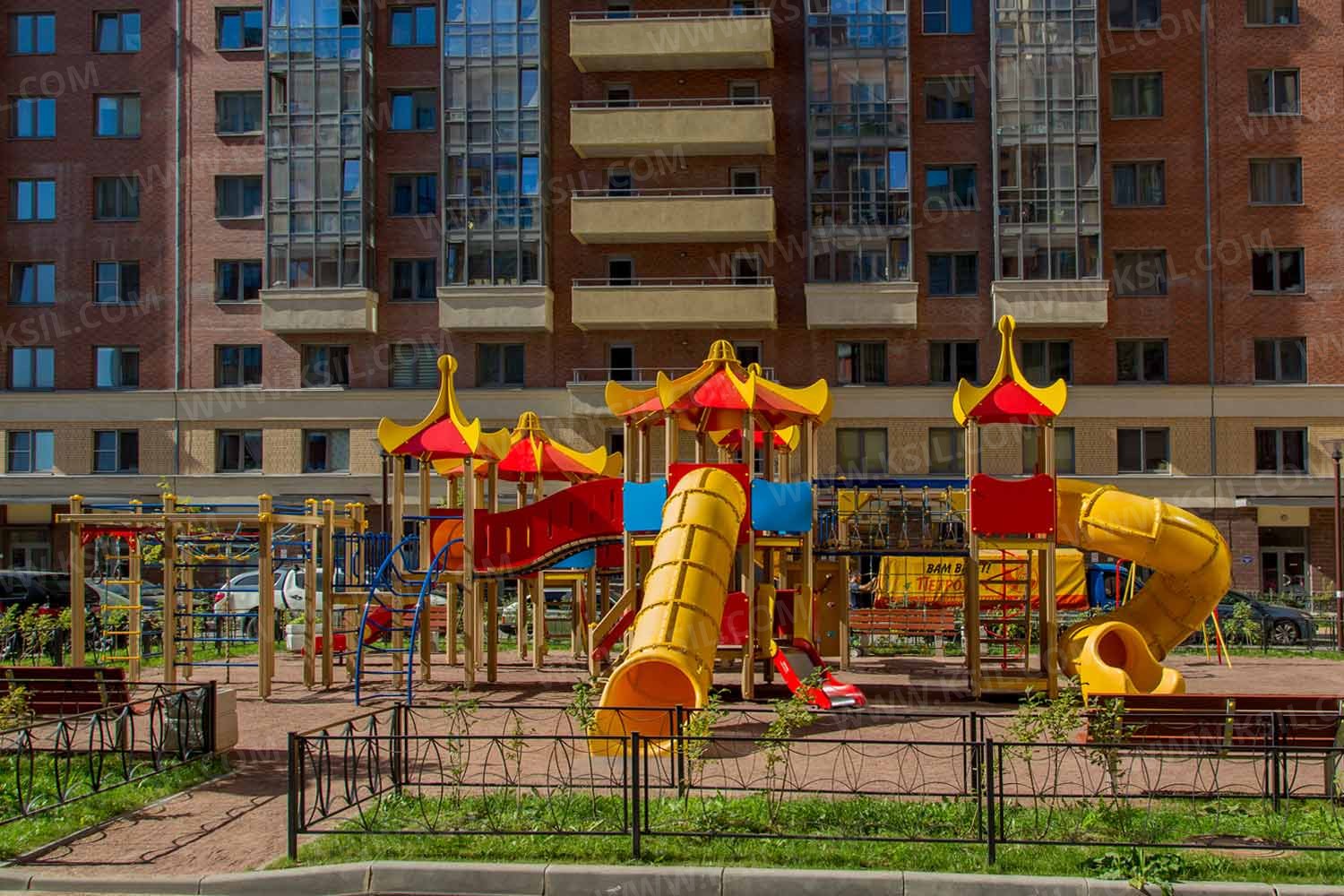

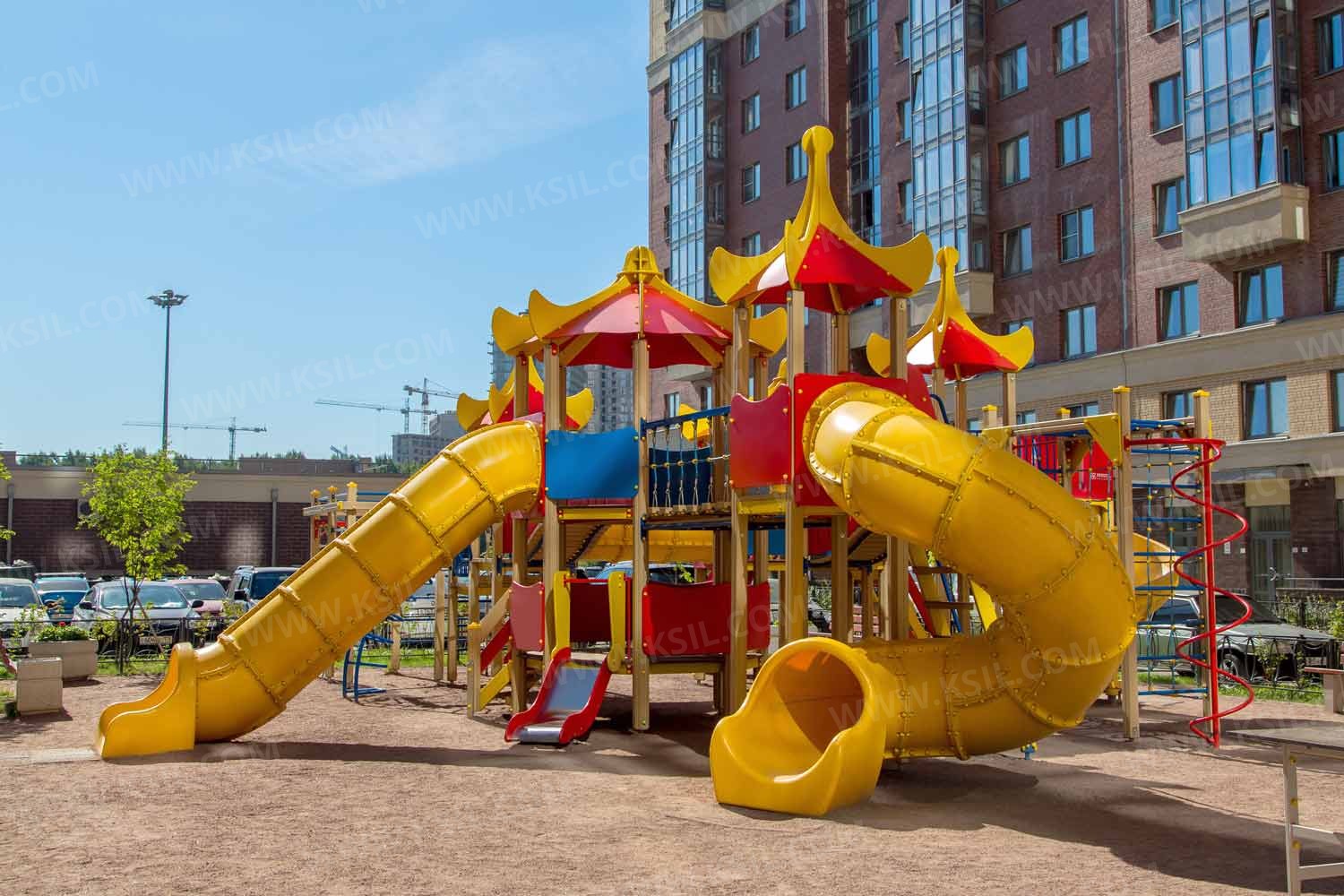

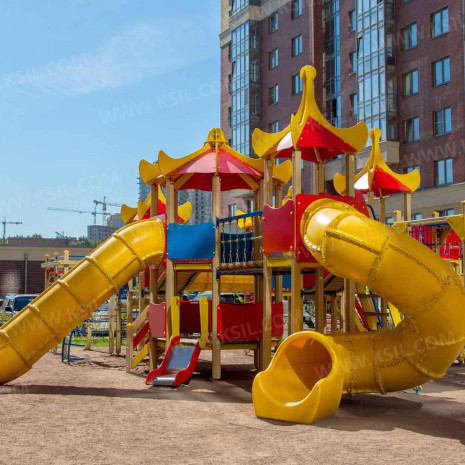

005453 - Детский игровой комплекс "Лагуна"

К башне 1 двухъярусной, с крышей, с высотой площадки второго яруса не менее 2050 мм, должны быть пристроены: пластиковая горка-труба, фанерное ограждение, приставная лестница. Под вторым ярусом башни, должен быть установлен первый ярус, с высотой площадки не менее 300 мм.

К башне 2 двухъярусной, с восьмигранной крышей, с высотой площадки второго яруса не менее 2050 мм должны быть пристроены: прямая пластиковая горка-труба, фанерные ограждения. Под вторым ярусом башни, должен быть установлен первый ярус, с высотой площадки не менее 650 мм. К первому ярусу должны быть пристроены: фанерные ограждения, горка, лестница.

К башне 3 с крышей, с высотой площадки не менее 1550 мм, должны быть пристроены: лиана, перекладина и полубашня 1.

К полубашне 1 с высотой площадки не менее 1250 мм, должны быть пристроены: металлические ограждения решетка и вынесенный гимнастический комплекс 1.

К башне 4 с восьмигранной крышей, с высотой площадки не менее 1550 мм, должны быть пристроены: лестница, горка прямая, фанерные ограждения.

К башне 5 с крышей, с высотой площадки не менее 2050 мм, должны быть пристроены: горка спиральная, перекладина и полубашня 2.

К полубашне 2 с высотой площадки не менее 1250 мм, должны быть пристроены: вертикальная лестница, альпинистская стенка с отверстиями для рук и ног, ограждение в виде металлической решетки, поручни, перекладина и вынесенный гимнастический комплекс 2.

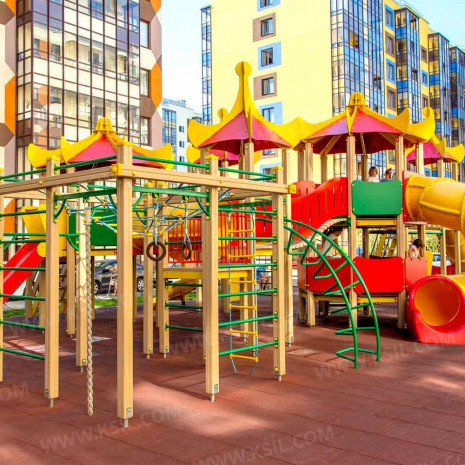

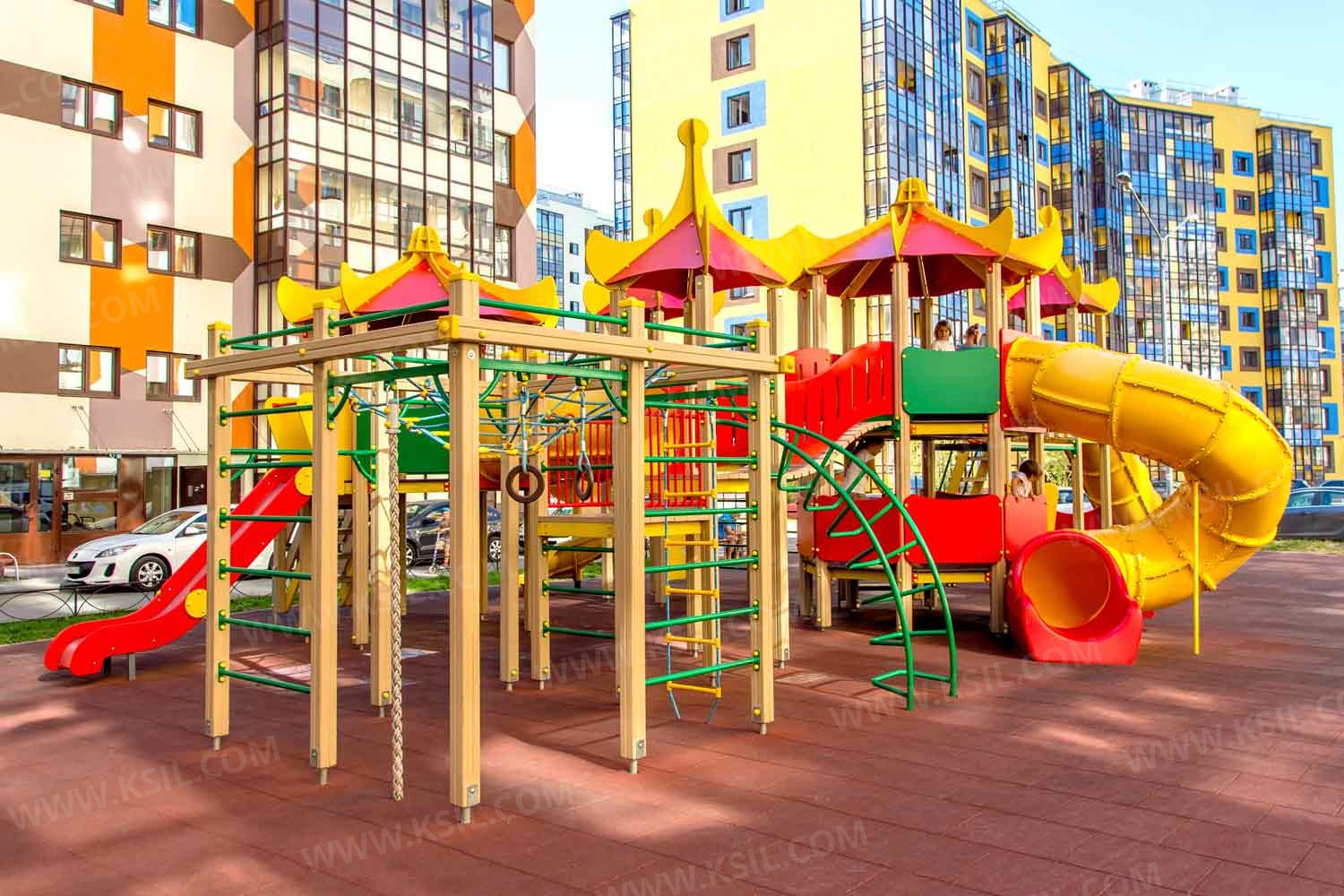

Гимнастический комплекс 1 должен представлять собой конструкцию, состоящую из несущих столбов, установленных в три ряда, параллельно друг другу.  В крайних рядах должно быть по три несущих столба, расположенных на равном расстоянии друг от друга, в среднем ряду по два столба. В каждом ряду несущие столбы в верхней части должны быть соединены балками и горизонтальными столбами. В верхней части должна быть расположена полипропиленовая «Паутина», проемы гимнастического комплекса должны быть оснащены: шведскими стенками, гимнастическими кольцами, гибкой лестницей, вертикальным шестом, канатом и усиленной перекладиной.

Гимнастический комплекс 2 должен состоять из рукохода, шведской стенки, вертикального шеста-спираль и креплением в виде дуги, вертикальной полипропиленовой сетки.

Несущие вертикальные и горизонтальные столбы комплекса должны быть выполнены из клееного деревянного бруса сечением не менее 100х100 мм и иметь скругленный профиль с канавкой посередине. Сверху вертикальный столб должен заканчиваться пластиковой заглушкой, снизу столб должен заканчиваться металлическим оцинкованным подпятником диаметром не менее 42 мм, который бетонируется в землю.

Пол башен должен быть выполнен из деревянной доски толщиной не менее 40 мм.

Пол башни 2 и башни 4 должен быть выполнен из влагостойкой фанеры толщиной не менее 21 мм.

Крыши башен должны состоять из 4-х скатов, выполненных из влагостойкой фанеры толщиной не менее 9 мм и 4-х фигурных фронтонов из влагостойкой фанеры толщиной не менее 15 мм.

Крыша восьмигранная должна состоять из 8-ми скатов, из влагостойкой фанеры толщиной не менее 9 мм и 8-ми фронтонов из влагостойкой фанеры толщиной не менее 21 мм.

Горка спиральная с высотой стартового участка не менее 2050 мм, должна быть выполнена из пластиковых сегментов, соединенных между собой. Горка должна крепиться к башне через переходную площадку с перилами.

Пластиковые горки-трубы с высотой стартового участка не менее 2050 мм, должны быть выполнены из пластиковых тоннельных сегментов, соединенных между собой. Сегменты должны быть соединены между собой оцинкованным крепежом с внешней стороны трубы вдоль конструкции.

Горка, с высотой стартового участка не менее 650 мм должна состоять из ската, бортиков высотой не менее 100 мм, защитной секции и защитной перекладины.

Горка, с высотой стартового участка не менее 1550 мм должна состоять из каркаса, ската, бортиков высотой не менее 150 мм, защитной секции и защитной перекладины.

Каркас горки должен быть выполнен из металлической трубы сечением не менее 50х25 мм. Горка должна иметь стартовый участок, участок скольжения и конечный участок.  Скат должен быть изготовлен из единого листа нержавеющей стали толщиной 1,5 мм, утопленный в паз бортиков горки.  Защитная перекладина должна быть выполнена из металлической трубы диаметром не менее 33 мм, побуждающая ребенка присесть и установлена на высоте не менее 600 мм от уровня поверхности стартового участка горки. Защитная секция и бортики горок, должны быть выполнены из влагостойкой фанеры толщиной не менее 21 мм.

Лестницы высотой не менее 1550 мм и не менее 650 мм должны быть оснащены перилами, выполненными из деревянной доски толщиной не менее 40 мм. Перила должны быть установлены от первой ступени. Ступени лестниц должны быть выполнены из ламинированной противоскользящей влагостойкой фанеры толщиной не менее 15 мм и деревянной доски толщиной 40 мм, склеенных между собой. Расстояние между ступенями должно быть одинаковым.

Приставная лестница высотой не менее 2050 мм должна быть оснащена поручнями, выполненными из металлической трубы диаметром не менее 33 мм. Ступени должны быть изготовлены из ламинированной нескользящей влагостойкой фанеры толщиной не менее 15 мм и деревянной доски толщиной 40 мм, склеенных между собой.  Расстояние между ступенями должно быть одинаковым. В верхней части должны крепиться ограждающие стенки из влагостойкой фанеры толщиной не менее 21 мм.

Альпинистская стенка должна быть выполнена из влагостойкой фанеры толщиной не менее 21 мм.

Ограждения башен должны быть выполнены из влагостойкой фанеры толщиной не менее не менее 21 мм.

Перекладины вертикальной лестницы, перекладины, перекладины шведской стенки, поручни должны быть выполнены из металлической трубы диаметром не менее 33 мм.

Вертикальный шест-спираль с креплением в виде дуги должен быть выполнен из металлической трубы диаметром не менее 42 мм, спираль – из трубы диаметром не менее 33 мм. Расстояние между витками спирали должно быть одинаковым. Нижняя часть шеста бетонируется в землю.

Рукоход должен быть выполнен из 2-х опор, перекладин и угловых накладных элементов, выполненных из влагостойкой фанеры толщиной не менее 15 мм. Перекладины должны быть выполнены из металлической трубы диаметром не менее 33 мм. Опорами служат горизонтальные несущие столбы комплекса.

Вертикальная сетка для лазанья и сетка «Паутина» должны быть выполнены из полипропиленового 6-прядного армированного металлом каната тросовой свивки с резиновым сердечником, канат сетки должен быть диаметром не менее 16 мм и соединен между собой пластиковыми креплениями овальной формы. Сетка вертикальная должна крепиться к опорному столбу рукохода.  Сетка «Паутина» должна крепиться к горизонтальным столбам гимнастического комплекса 2.

Гибкая лестница должна состоять из армированного полипропиленового каната и пластиковых ступенек, закрепленных на металлической профильной трубе диаметром не менее 50х25 мм с раскосами.

Вертикальный шест должен быть выполнен из металлической трубы диаметром не менее 42 мм. Нижняя часть шеста бетонируется в землю.

Канат должен быть полиамидный или полипропиленовый диаметром не менее 40 мм и подвешен на перекладине, выполненной из профильной трубы сечением не менее 50х25 мм с раскосами.

Перекладина с гимнастическими кольцами должна быть выполнена из металлической профильной трубы сечением не менее 50х25 мм с раскосами, гибкой подвески и колец из влагостойкой фанеры или нелегковоспламеняющегося пластика.

Наклонный мост должен состоять металлического каркаса, настила и перил. Настил должен быть выполнен из ламинированной влагостойкой фанеры толщиной не менее 21 мм. Перила моста должны быть выполнены из влагостойкой фанеры толщиной не менее 21 мм. Металлический каркас моста должен быть разборным и состоять из металлической профильной трубы сечением не менее 50х25 мм.

Подвесной мост должен состоять из страховочного моста, подвесного моста со ступеньками и перил. Ступеньки должны быть выполнены из влагостойкой ламинированной фанеры толщиной не менее 15 мм и доски толщиной не менее 40 мм склеенных между собой, каждая ступень должна крепиться к полиамидного канатам, диаметром не менее 16 мм. Канат должен крепиться к перилам мостика, выполненных из металлической трубы сечением не менее 60х30 мм. Страховочный мост должен быть выполнен из деревянной доски толщиной не менее 40 мм и металлического каркаса, выполненного из трубы сечением не менее 50х25мм.

Пластиковый переход должен состоять из пластиковых сегментов и двух стенок-входов с круглым отверстием, равным внутреннему диаметру тоннеля. Стенки должны быть выполнены из влагостойкой фанеры толщиной не менее 21 мм.  Сегменты должны быть соединены между собой оцинкованным крепежом с внешней стороны трубы вдоль конструкции.

Ограждение металлическое решетка должно состоять из скоб, выполненных из трубы диаметром не менее 21 мм и горизонтальных перекладин, выполненных из трубы диаметром не менее 33 мм.

Перекладины, перекладины шведской стенки, поручни должны быть выполнены из металлической трубы диаметром не менее 33 мм.
