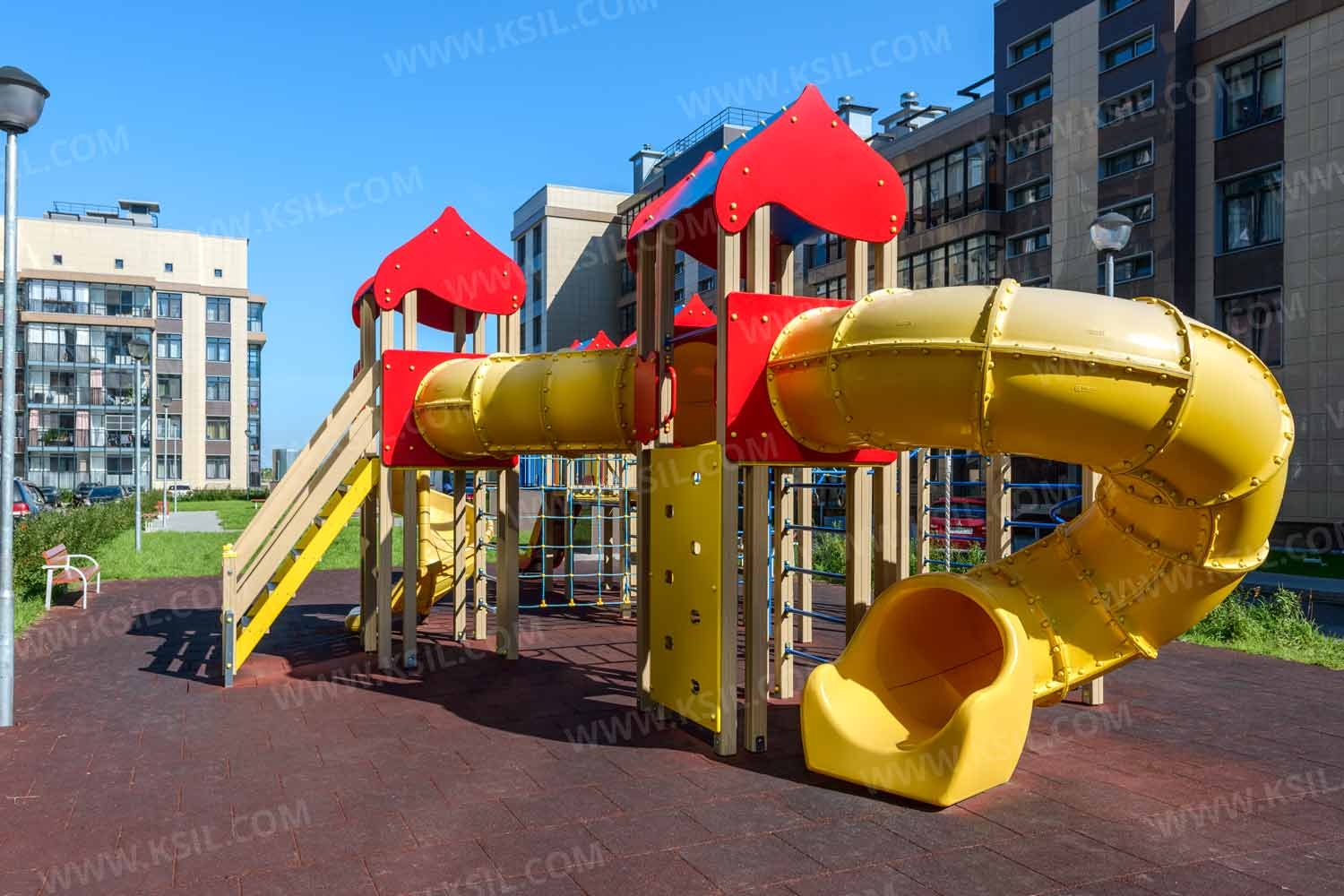

005557 - Детский игровой комплекс

 К  башне 1, с крышей первого типа, с высотой площадки не менее 1550 мм, должны быть пристроены: лестница, горка, радиусный балкон.

К  башне 2, с крышей первого типа, с высотой площадки не менее 1550 мм, должны быть пристроены: ограждение в виде перекладин, металлическое ограждение, вертикальная лестница и вынесенный гимнастический комплекс 1.

К  башне 3, с крышей второго типа, с высотой площадки не менее 1850 мм, должны быть пристроены: лестница, спиральная горка, вертикальная лестница, ограждение в виде перекладин, фанерные ограждения.

К  башне 4, с крышей второго типа, с высотой площадки не менее 1850 мм, должны быть пристроены: тоннельная горка, альпинистская стенка с отверстиями для рук и ног, перекладины, поручни, вертикальная лестница и вынесенный гимнастический комплекс 2.

Гимнастический комплекс 1 должен представлять собой конструкцию, состоящую из несущих столбов, установленных в три ряда, параллельно друг другу.  В крайних рядах должно быть по три несущих столба, расположенных на равном расстоянии друг от друга, в среднем ряду по два столба. В каждом ряду несущие столбы в верхней части должны быть соединены балками и горизонтальными столбами. В верхней части должна быть расположена полипропиленовая  «Паутина», проемы гимнастического комплекса должны быть оснащены: шведскими стенками, гимнастическими кольцами, гибкой лестницей, вертикальным шестом, канатом и усиленной перекладиной.

Гимнастический комплекс 2 должен состоять из рукохода, шведской стенки, вертикального шеста со спиралью и креплением в виде дуги.

Несущие вертикальные и горизонтальные столбы комплекса должны быть выполнены из клееного деревянного бруса сечением не менее 100х100 мм и иметь скругленный профиль с канавкой посередине. Снизу вертикальный столб должен заканчиваться металлическим оцинкованным подпятником диаметром не менее 42 мм, который бетонируется в землю.

Пол башни 1 и башни 2 должен быть выполнен из деревянной доски толщиной не менее 40 мм.

Пол башни 3 и башни 4 должен быть выполнен из противоскользящей влагостойкой фанеры толщиной не менее 21.

Крыши  башен первого и второго типа должны состоять из 2-х скатов с волнообразной нижней гранью и 2-х фигурных фронтонов из влагостойкой фанеры толщиной не менее 15 мм.

Горка должна состоять из каркаса, ската, бортиков, защитной секции и защитной перекладины.  Каркас горки должен быть выполнен из металлической трубы сечением не менее 50х25 мм. Горка должна иметь стартовый участок высотой не менее 1550 мм, участок скольжения и конечный участок.  Скат должен быть изготовлен из единого листа нержавеющей стали толщиной 1,5 мм, утопленный в паз бортиков горки.  Бортики горки, выполненные из влагостойкой фанеры толщиной не менее 21 мм должны быть высотой не менее 150 мм. Защитная перекладина должна быть выполнена из металлической трубы диаметром не менее 33 мм, побуждающая ребенка присесть и установлена на высоте не менее 600 мм от уровня поверхности стартового участка горки. Защитная секция горки должна быть выполнена из влагостойкой фанеры толщиной не менее 21 мм.

Горка спиральная, выстой стартового участка не менее 1850 мм, должна быть выполнена из пластиковых сегментов соединенных между собой. Горка должна крепиться к башне через переходную площадку с перилами.

Тоннельная пластиковая горка с высотой стартового участка не менее 1850 мм, должна быть выполнена из пластиковых тоннельных сегментов соединенных между собой. Применяемый пластик не должен быть легковоспламеняющейся.  Сегменты должны быть соединены между собой оцинкованным крепежом с внешней стороны трубы вдоль конструкции.

Лестницы высотой не менее 1550 мм и не менее 1850 мм должны быть оснащены перилами, выполненными из деревянной доски толщиной не менее 40 мм. Перила должны быть установлены от первой ступени. Ступени лестниц должны быть выполнены из ламинированной противоскользящей влагостойкой фанеры толщиной не менее 15 мм и деревянной доски толщиной 40 мм, склеенных между собой. Расстояние между ступенями должно быть одинаковым.

Альпинистская стенка, ограждения башен должны быть выполнены из влагостойкой фанеры толщиной не менее 21 мм.

Перекладины вертикальной лестницы, балки, перекладины, раскосы перекладин, поручни, ограждение в виде перекладин должны быть выполнены из металлической трубы диаметром не менее 33 мм.

Вертикальный шест с дугой должен быть выполнен из металлической трубы диаметром не менее 42 мм, спираль – из  трубы диаметром не менее 33 мм. Расстояние между витками спирали должно быть одинаковым. Нижняя часть шеста бетонируется в землю. \

Рукоход должен состоять из 2-х балок, выполненных из металлической трубы диаметром не менее 42 мм, перекладин и 4-х раскосов  из металлической трубы диаметром не менее 33 мм.

Ограждение металлическое должно состоять из скоб, выполненных из трубы диаметром не менее 21 мм  и горизонтальных перекладин, выполненных из трубы диаметром не менее 33 мм.

Радиусный балкон должен состоять из пола, выполненного из влагостойкой ламинированной противоскользящей фанеры толщиной не менее 21 мм и радиусного металлического ограждения из труб диаметрами не менее 21 мм и не менее 33 мм.

Вертикальная сетка для лазанья и сетка «Паутина» должны быть выполнены из полипропиленового 6-прядного армированного металлом каната тросовой свивки с резиновым сердечником, канат сетки должен быть диаметром не менее 16 мм и соединен между собой пластиковыми креплениями овальной формы. Сетка вертикальная должна крепиться к  горизонтальному столу, выполненному из деревянного бруса сечением не менее 100х100 мм и  к несущим столбам башен.  Сетка «Паутина» должна крепиться к горизонтальным столбам гимнастического комплекса.

Перекладина с гимнастическими кольцами должна быть выполнена из металлической профильной трубы сечением не менее 50х25 мм с раскосами, гибкой подвески и колец из влагостойкой фанеры или пластика.

Гибкая лестница должна состоять из армированного полипропиленового каната и пластиковых ступенек,  закрепленных на металлической профильной трубе диаметром не менее 50х25 мм с раскосами.

Вертикальный шест должен быть выполнен из металлической трубы диаметром не менее 42 мм. Нижняя часть шеста бетонируется в землю.

Канат должен быть полиамидный или полипропиленовый диаметром не менее 40 мм и подвешен на перекладине, выполненной из профильной трубы сечением не менее 50х25  мм с раскосами.

Подвесной мост должен состоять из страховочного моста, подвесного моста со ступеньками и перил. Ступеньки должны быть выполнены из влагостойкой ламинированной фанеры толщиной не менее 15 мм и доски толщиной не менее 40 мм склеенных между собой, каждая ступень должна крепиться к полиамидным канатам, диаметром не менее 16 мм. Канат должен крепиться к перилам мостика, выполненных из металлической трубы сечением не менее 60х30 мм. Страховочный мост должен быть выполнен из деревянной доски толщиной не менее 40 мм.

Тоннельный переход  должен состоять из пластиковых сегментов и двух стенок-входов с круглым отверстием, равным внутреннему диаметру тоннеля. Стенки должны быть выполнены из влагостойкой фанеры толщиной не менее 21 мм.  Сегменты должны быть соединены между собой оцинкованным крепежом с внешней стороны трубы вдоль конструкции.
