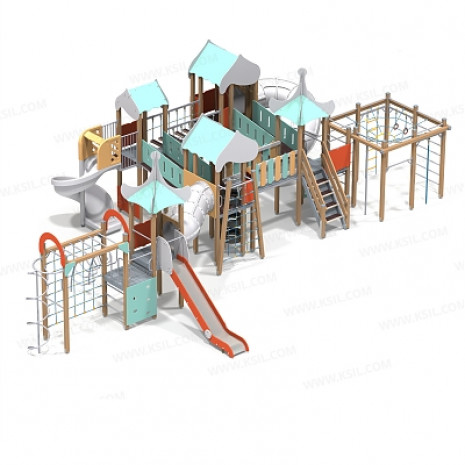

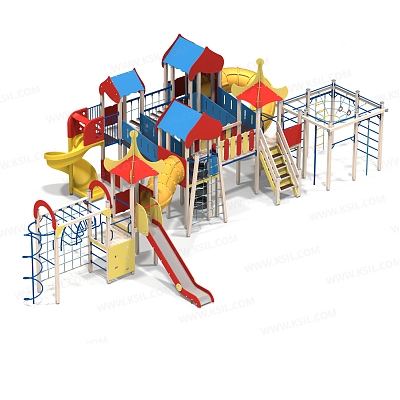

005563 - Детский игровой комплекс

К башне 1 с крышей первого типа, с высотой площадки не менее 1850 мм, должны быть пристроены: спиральная пластиковая горка, фанерное ограждение. Под площадкой башни должно быть установлено фанерное ограждение.

К башне 2 с крышей второго типа, с высотой площадки не менее 1850 мм должны быть пристроены: тоннельная пластиковая горка, фанерное ограждение. Под площадкой башни должны быть установлены фанерные ограждения.

К башне 3 с крышей третьего типа, с высотой площадки не менее 1550 мм должны быть пристроены: лестница и полубашня 1.

К полубашне 1 высотой площадки не менее 1250 мм должны быть пристроены: фанерное ограждение, альпинистская стенка с отверстиями для рук и ног, ограждение в виде перекладин, поручни, перекладины и вынесенный гимнастический комплекс 1.

К башне 4 с крышей второго типа, с высотой площадки не менее 1550 мм должны быть пристроены: трапециевидная полипропиленовая сетка для лазанья.

К башне 5 с крышей третьего типа, с высотой площадки не менее 1550 мм должны быть пристроены: горка прямая, фанерное ограждение и полубашня 2.

К полубашне 2 высотой площадки не менее 1250 мм должны быть пристроены: лиана, вертикальная лестница, альпинистская стенка с отверстиями для рук и ног, ограждение в виде перекладин, поручни, перекладина и вынесенный гимнастический комплекс 2.

Гимнастический комплекс 1 должен представлять собой конструкцию, состоящую из несущих столбов, установленных в три ряда, параллельно друг другу.  В крайних рядах должно быть по три несущих столба, расположенных на равном расстоянии друг от друга, в среднем ряду по два столба. В каждом ряду несущие столбы в верхней части должны быть соединены балками и горизонтальными столбами. В верхней части должна быть расположена полипропиленовая «Паутина», проемы гимнастического комплекса должны быть оснащены: шведскими стенками, гимнастическими кольцами, гибкой лестницей, вертикальным шестом, канатом и усиленной перекладиной.

Гимнастический комплекс 2 должен состоять из рукохода, шведской стенки, вертикального шеста со спиралью и креплением в виде дуги, вертикальной полипропиленовой сетки, двух декоративных арок.

Несущие вертикальные и горизонтальные столбы комплекса должны быть выполнены из клееного деревянного бруса сечением не менее 100х100 мм и иметь скругленный профиль с канавкой посередине. Сверху вертикальный столб должен заканчиваться пластиковой заглушкой, снизу столб должен заканчиваться металлическим оцинкованным подпятником диаметром не менее 42 мм, который бетонируется в землю.

Пол башен должен быть выполнен из деревянной доски толщиной не менее 40 мм.

Пол башни 2 и башни 4 должен быть выполнен из влагостойкой фанеры толщиной не менее 21 мм.

Крыши башен первого и второго типа должны состоять из 2-х скатов с волнообразной нижней гранью и 2-х фигурных фронтонов из влагостойкой фанеры толщиной не менее 15 мм.

Крыша третьего типа должна состоять из 4-х скатов, выполненных из влагостойкой фанеры толщиной не менее 9 мм и 4-х стропил из влагостойкой фанеры толщиной не менее 15 мм.

 Горка спиральная с высотой стартового участка не менее 1850 мм, должна быть выполнена из пластиковых сегментов, соединенных между собой. Горка должна крепиться к башне через переходную площадку с перилами.

Тоннельная пластиковая горка с высотой стартового участка не менее 1850 мм, должна быть выполнена из пластиковых тоннельных сегментов, соединенных между собой. Сегменты должны быть соединены между собой оцинкованным крепежом с внешней стороны трубы вдоль конструкции.

Горка прямая должна состоять из каркаса, ската, бортиков, защитной секции и защитной перекладины.  Каркас горки должен быть выполнен из металлической трубы сечением не менее 50х25 мм. Горка должна иметь стартовый участок высотой не менее 1550 мм, участок скольжения и конечный участок.  Скат должен быть изготовлен из единого листа нержавеющей стали толщиной 1,5 мм, утопленный в паз бортиков горки.  Бортики горки, выполненные из влагостойкой фанеры толщиной не менее 21 мм должны быть высотой не менее 150 мм. Защитная перекладина должна быть выполнена из металлической трубы диаметром не менее 33 мм, побуждающая ребенка присесть и установлена на высоте не менее 600 мм от уровня поверхности стартового участка горки. Защитная секция горки должна быть выполнена из влагостойкой фанеры толщиной не менее 21 мм.

Лестница высотой не менее 1550 мм должна быть оснащены перилами, выполненными из деревянной доски толщиной не менее 40 мм. Перила должны быть установлены от первой ступени. Ступени лестниц должны быть выполнены из ламинированной противоскользящей влагостойкой фанеры толщиной не менее 15 мм и деревянной доски толщиной 40 мм, склеенных между собой. Расстояние между ступенями должно быть одинаковым.

Наклонная трапециевидная сетка должна быть выполнена из полипропиленового 6-прядного армированного металлом каната тросовой свивки с резиновым сердечником, канат сетки должен быть диаметром не менее 16 мм и соединен между собой пластиковыми креплениями овальной формы. Сетка должна крепиться между двумя наклонными столбами, выполненными из деревянного бруса сечением не менее 100х100 мм.

Альпинистская стенка должна быть выполнена из влагостойкой фанеры толщиной не менее 21 мм.

Декоративные арки, ограждения в виде заборчика, ограждения башен, угловые накладные элементы должны быть выполнены из влагостойкой фанеры толщиной не менее 21 мм и не менее 15 мм.

Перекладины вертикальной лестницы, перекладины, перекладины шведской стенки, поручни должны быть выполнены из металлической трубы диаметром не менее 33 мм.

Вертикальный шест-спираль с креплением в виде дуги должен быть выполнен из металлической трубы диаметром не менее 42 мм, спираль – из трубы диаметром не менее 33 мм. Расстояние между витками спирали должно быть одинаковым. Нижняя часть шеста бетонируется в землю.

Рукоход должен быть выполнен из 2-х опор, перекладин и угловых накладных элементов, выполненных из влагостойкой фанеры толщиной не менее 15 мм. Перекладины должны быть выполнены из металлической трубы диаметром не менее 33 мм. Опорами служат горизонтальные несущие столбы комплекса.

Вертикальная сетка для лазанья и сетка «Паутина» должны быть выполнены из полипропиленового 6-прядного армированного металлом каната тросовой свивки с резиновым сердечником, канат сетки должен быть диаметром не менее 16 мм и соединен между собой пластиковыми креплениями овальной формы. Сетка вертикальная должна крепиться к опорному столбу рукохода.  Сетка «Паутина» должна крепиться к горизонтальным столбам гимнастического комплекса 2.

Гибкая лестница должна состоять из армированного полипропиленового каната и пластиковых ступенек, закрепленных на металлической профильной трубе диаметром не менее 50х25 мм с раскосами.

Вертикальный шест должен быть выполнен из металлической трубы диаметром не менее 42 мм. Нижняя часть шеста бетонируется в землю.

Канат должен быть полиамидный или полипропиленовый диаметром не менее 40 мм и подвешен на перекладине, выполненной из профильной трубы сечением не менее 50х25 мм с раскосами.

Перекладина с гимнастическими кольцами должна быть выполнена из металлической профильной трубы сечением не менее 50х25 мм с раскосами, гибкой подвески и колец из влагостойкой фанеры или нелегковоспламеняющегося пластика.

Наклонные мосты должены состоять из металлического каркаса, настила и ограждения. Настил должен быть выполнен из ламинированной влагостойкой фанеры толщиной не менее 21 мм. Ограждения моста должны быть выполнены из влагостойкой фанеры толщиной не менее 21 мм. Металлический каркас моста должен быть разборным и состоять из металлической профильной трубы сечением не менее 50х25 мм.

Подвесной мост должен состоять из страховочного моста, подвесного моста со ступеньками и перил. Ступеньки должны быть выполнены из влагостойкой ламинированной фанеры толщиной не менее 15 мм и доски толщиной не менее 40 мм склеенных между собой, каждая ступень должна крепиться к полиамидного канатам, диаметром не менее 16 мм. Канат должен крепиться к перилам мостика, выполненных из металлической трубы сечением не менее 60х30 мм. Страховочный мост должен быть выполнен из деревянной доски толщиной не менее 40 мм.

Тоннельный переход должен состоять из пластиковых сегментов и двух стенок-входов с круглым отверстием, равным внутреннему диаметру тоннеля. Стенки должны быть выполнены из влагостойкой фанеры толщиной не менее 21 мм.  Сегменты должны быть соединены между собой оцинкованным крепежом с внешней стороны трубы вдоль конструкции.

Прямой мост должен состоять из настила и перил. Настил должен быть выполнен из досок толщиной не менее 40 мм. Перила мостика в виде заборчика должны быть выполнены из влагостойкой фанеры толщиной не менее 21 мм и не менее 15 мм.
