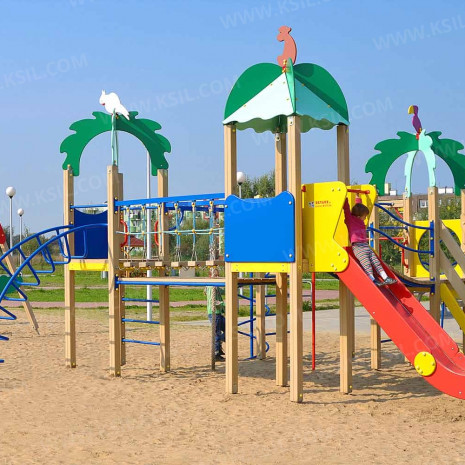

005611 - Детский игровой комплекс "Ривьера"

К башне 1 с имитацией крыши, с высотой площадки не менее 1250 мм, должны быть пристроены: трап-барабан фанерный, перекладина, поручни, вертикальная лестница, лестница.

К башне 2 с крышей, с высотой площадки не менее 1550 мм, должны быть пристроены: горка, фанерное ограждение.

К башне 3 с имитацией крыши, с высотой площадки не менее 1550 мм, должны быть пристроены: лиана, перекладины, поручни, фанерное ограждение, вертикальная лестница.

Башня 1и башня 3 имеют продолжение в виде гимнастического комплекса.

Гимнастический комплекс  должен состоять из рукохода, шведской стенки, вертикального шеста со спиралью с креплением в виде дуги, перекладины с канатом. Перекладина с канатом должна  крепиться к несущим столбам башни 3 и рукохода. Проемы гимнастического комплекса должны быть оснащены: гимнастическими кольцами, вертикальным шестом, усиленной перекладиной.

Несущие столбы комплекса должны быть выполнены из клееного деревянного бруса сечением не менее 100х100 мм и иметь скругленный профиль с канавкой посередине. Снизу столб должен заканчиваться металлическим оцинкованным подпятником диаметром не менее 42 мм, который бетонируется в землю.

Пол башен должен быть выполнен из деревянной доски толщиной не менее 40 мм.

Крыша башни должна состоять из 4-х скатов, выполненных из влагостойкой фанеры толщиной не менее 9 мм и 4-х стропил из влагостойкой фанеры толщиной не менее 15 мм, сверху должна крепиться декоративная обезьянка.

Имитации крыш должны  состоять из двух декоративных арок в виде ветки пальмы из влагостойкой фанеры толщиной не менее 21 мм с декоративными попугаями.

Лестница высотой не менее 1250 мм должна быть оснащена перилами, выполненные из деревянной доски толщиной не менее 40 мм. Перила должны быть установлены от первой ступени. Ступени лестниц должны быть выполнены из ламинированной противоскользящей влагостойкой фанеры толщиной не менее 15 мм и деревянной доски толщиной 40 мм, склеенных между собой. Расстояние между ступенями должно быть одинаковым.

Трап- барабан фанерный должен состоять из направляющих опор, выполненных из сдвоенных фанерных частей, толщина фанеры не менее 21 мм, и наборных частей, равномерно распределенных по опорам  и выполненных из деревянной доски толщиной 40 мм. Снизу трап-барабан опирается на окрашенный подпятник из металлической трубы диаметром не менее 33,5 мм, который бетонируется в землю.

Горка должна состоять из каркаса, ската, бортиков, защитной секции и защитной перекладины.  Каркас горки должен быть выполнен из металлической трубы сечением не менее 50х25 мм. Горка должна иметь стартовый участок высотой не менее 1550 мм, участок скольжения и конечный участок.  Скат должен быть изготовлен из единого листа нержавеющей стали толщиной 1,5 мм, утопленный в паз бортиков горки.  Бортики горки должны быть высотой не менее 150 мм. Защитная перекладина должна быть выполнена из металлической трубы диаметром не менее 33 мм, побуждающая ребенка присесть и установлена на высоте не менее 600 мм от уровня поверхности стартового участка горки. Защитная секция горки должна быть выполнена из влагостойкой фанеры толщиной не менее 21 мм.

Лиана должна состоять их 2-х наклонных дуг выполненных из металлической трубы диаметром не менее 42 мм и  П-образных ступенек из трубы диаметром не менее 33 мм.

Рукоход должен быть выполнен из 2-х опор, перекладин и угловых накладных элементов, выполненных из влагостойкой фанеры толщиной не менее 15 мм. Перекладины должны быть выполнены из металлической трубы диаметром не менее 33 мм. Опорами служат горизонтальные несущие столбы комплекса.

Перекладина с гимнастическими кольцами должна быть выполнена из металлической профильной трубы сечением не менее 50х25 мм, гибкой подвески и колец из влагостойкой фанеры или  пластика.

Вертикальный шест должен быть выполнен из металлической трубы диаметром не менее 42 мм. Нижняя часть шеста бетонируется в землю.

Вертикальный шест со спиралью и креплением в виде дуги должен быть выполнен из металлической трубы диаметром не менее 42 мм, спираль – из  трубы диаметром не менее 33 мм. Расстояние между витками спирали должно быть одинаковым. Нижняя часть шеста бетонируется в землю.

Канат должен быть полиамидный или полипропиленовый диаметром не менее 40 мм и подвешен на перекладине, выполненной из профильной трубы сечением не менее 50х25  мм с раскосами.

Подвесной мост должен состоять из страховочного моста, подвесного моста со ступеньками и перил. Ступеньки должны быть выполнены из влагостойкой ламинированной фанеры толщиной не менее 15 мм и доски толщиной не менее 40 мм склеенных между собой, каждая ступень должна крепиться к полиамидным канатам, диаметром не менее 16 мм. Канат должен крепиться к перилам мостика, выполненных из металлической трубы сечением не менее 60х30 мм. Страховочный мост должен быть выполнен из деревянной доски толщиной не менее 40 мм.

Наклонный мост должен состоять металлического каркаса, настила и ограждения. Ограждение моста должны быть выполнены из влагостойкой фанеры толщиной не менее 21 мм. Металлический каркас моста должен быть разборным и состоять из металлической профильной трубы сечением не менее 50х25 мм.

Ограждения башен должны быть выполнены из влагостойкой фанеры толщиной не менее 21 мм.

Перекладины вертикальной лестницы, перекладины, перекладины шведской стенки, поручни, раскосы перекладин должны быть выполнены из металлической трубы диаметром не менее 33 мм.
