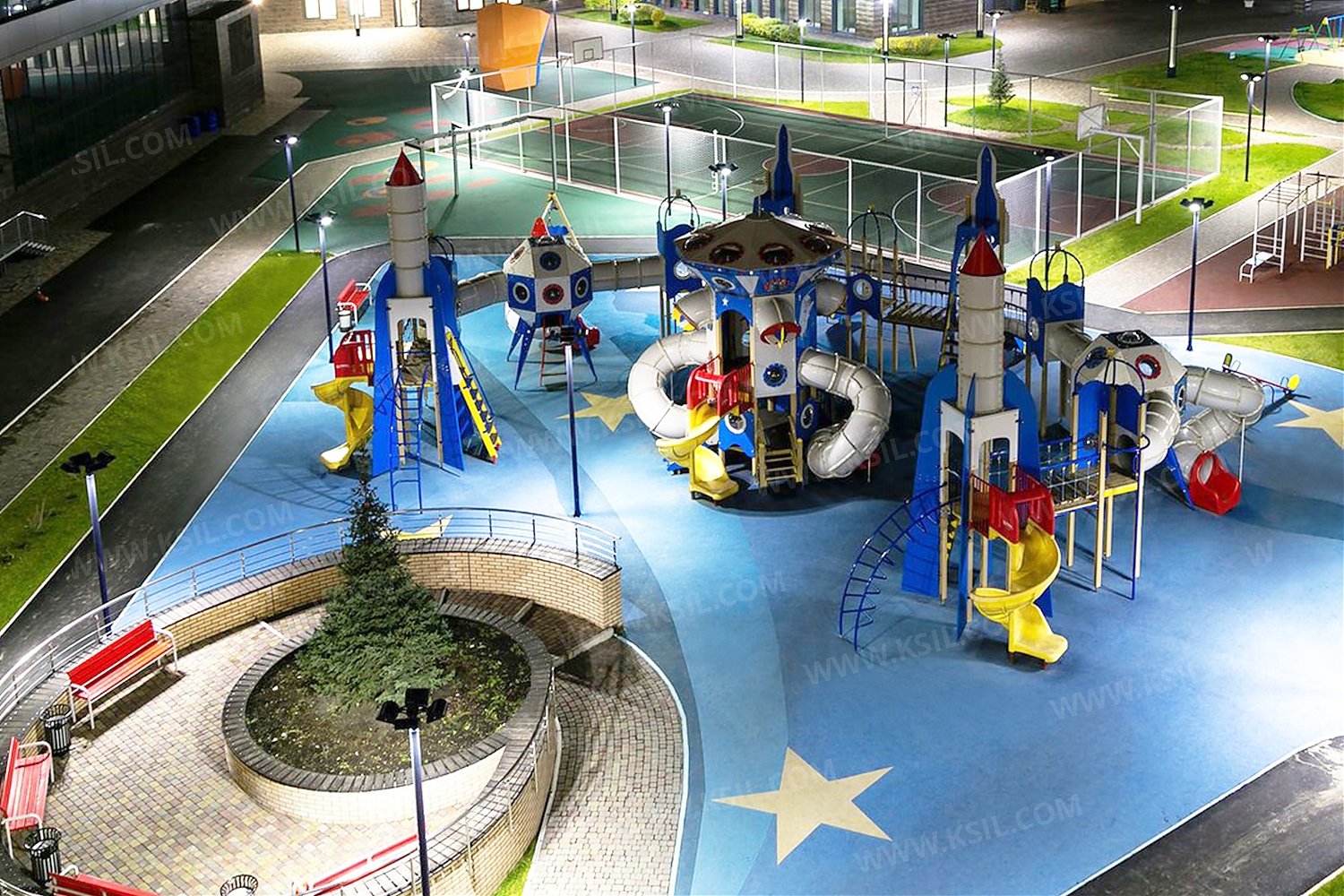

005620 - Детский игровой комплекс "Космос"

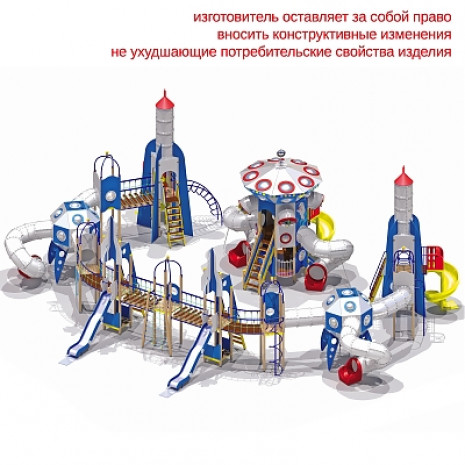

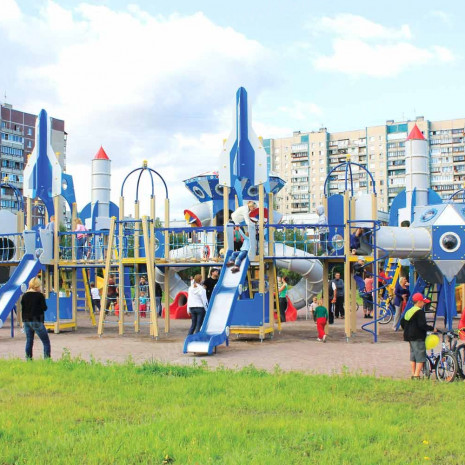

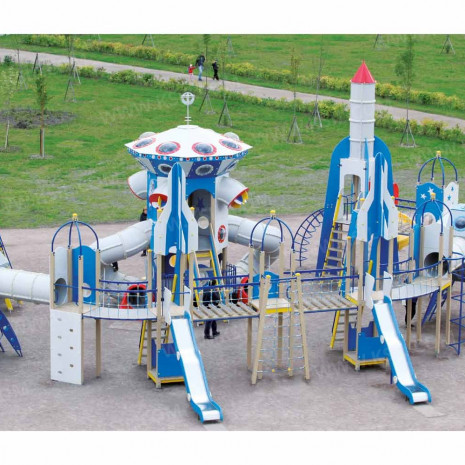

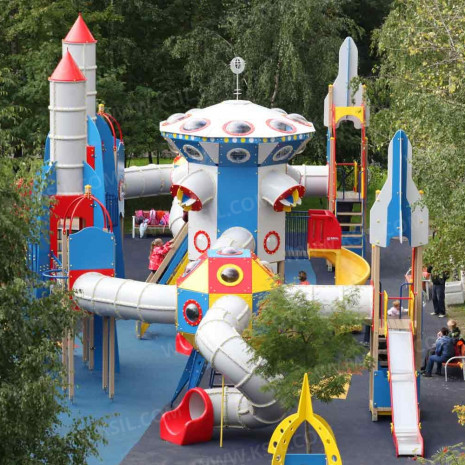

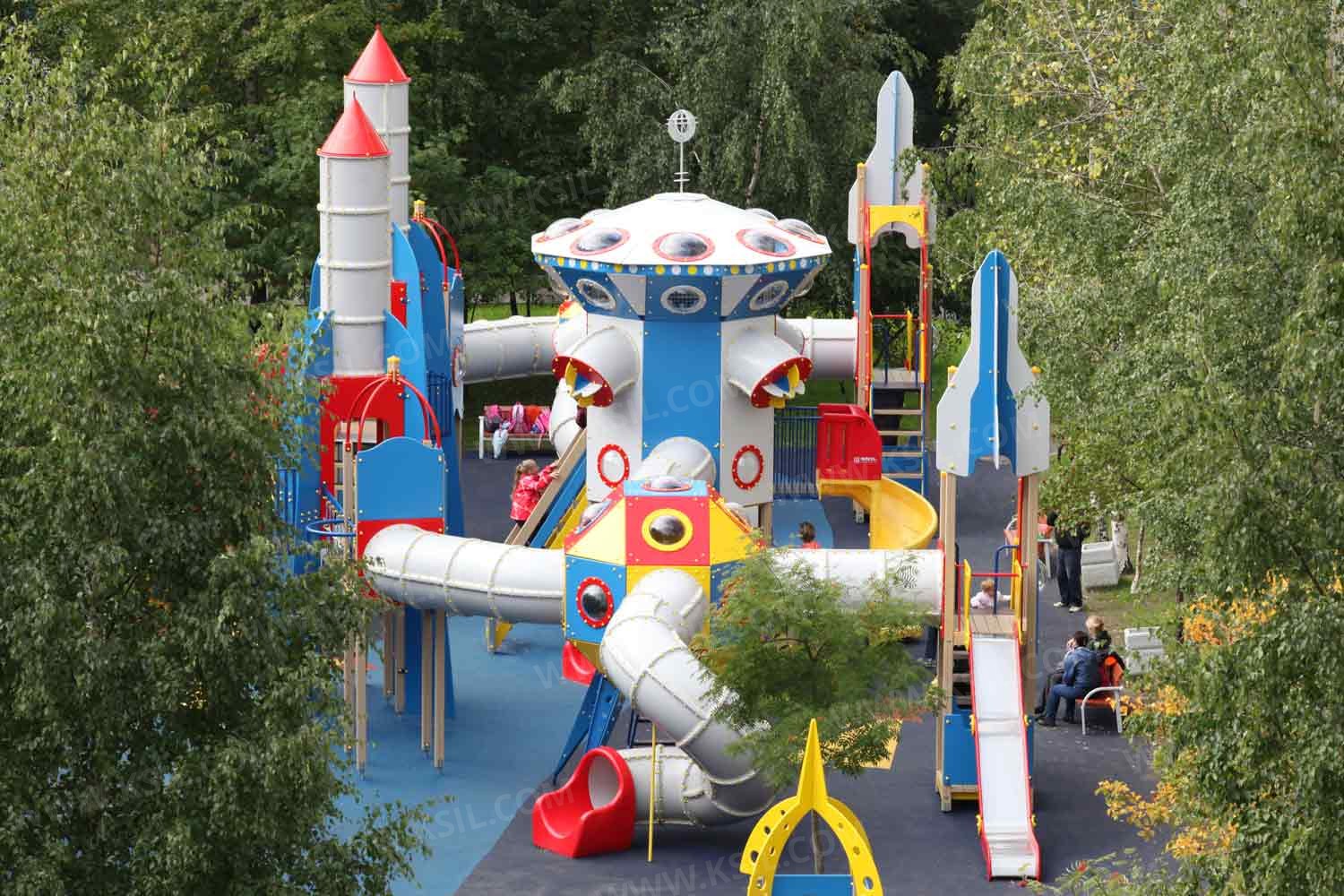

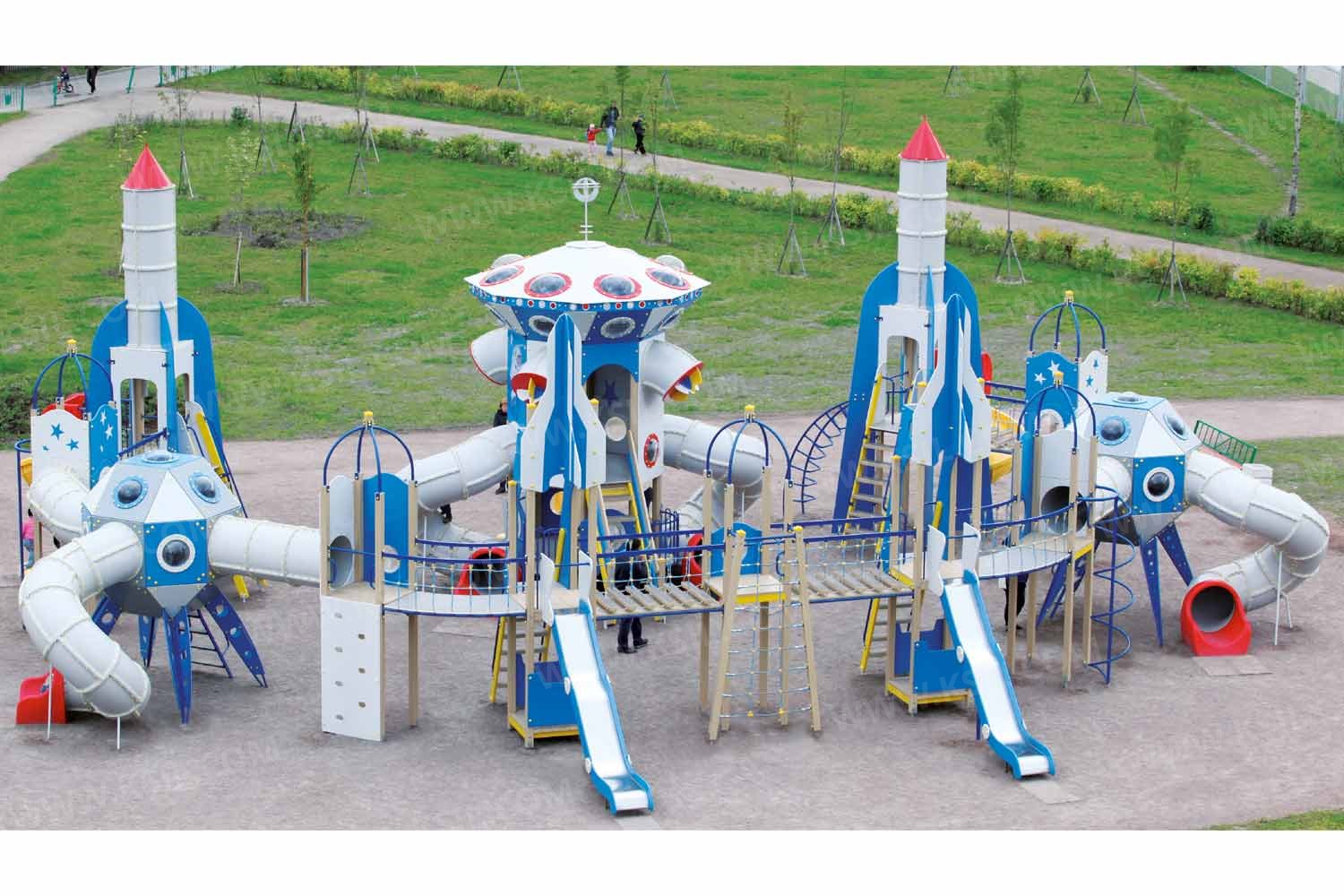

Комплекс должен состоять из одной восьмигранной башни – станции и 11-ти последовательно расположенных полукругом башен.

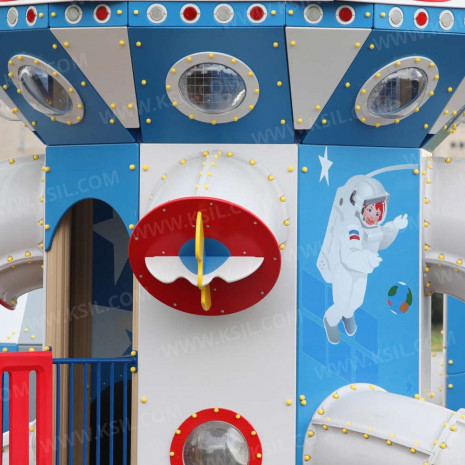

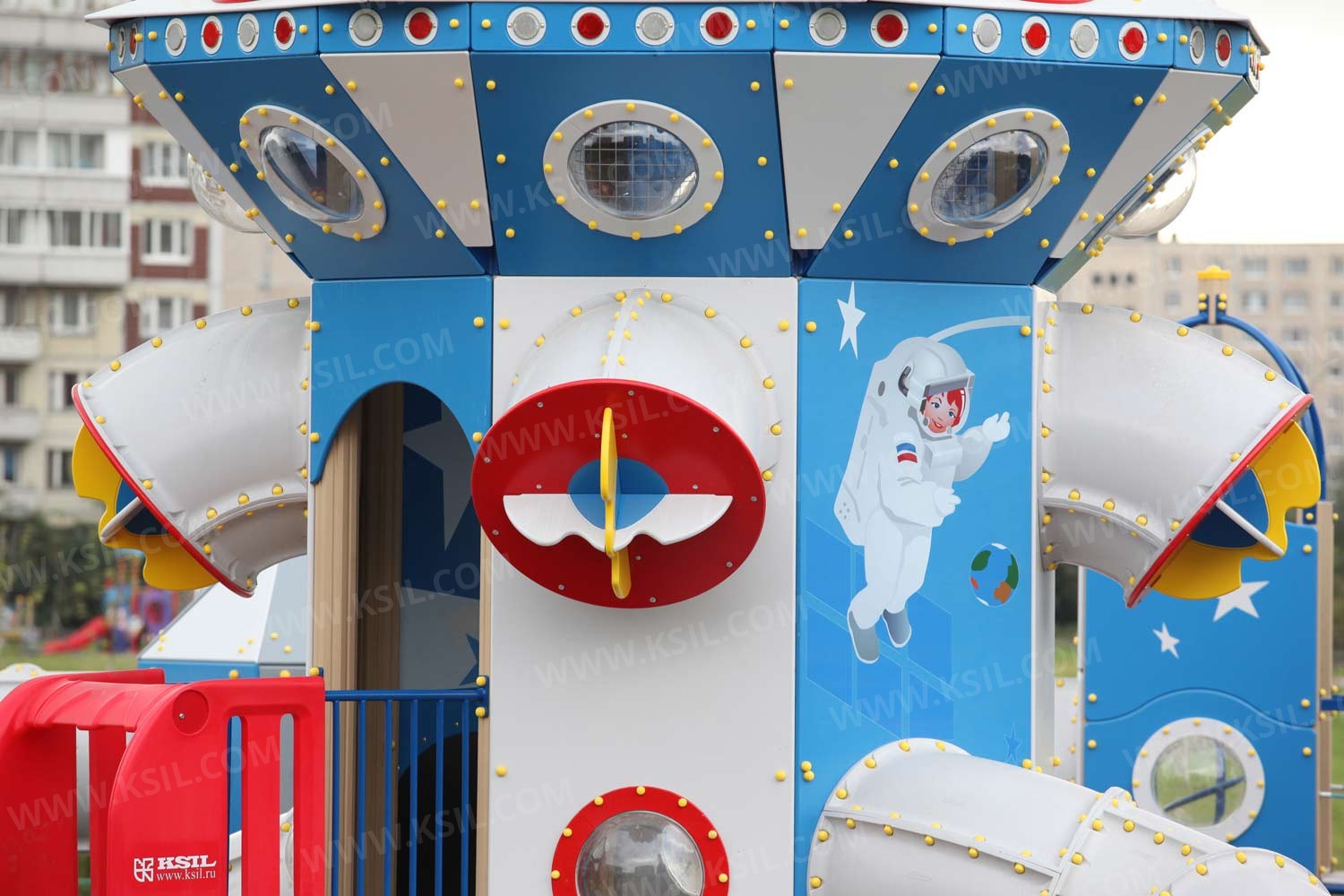

К башне 1 двухъярусной восьмигранной башни – станции с восьмигранной объемной крышей в виде «летающей тарелки» с иллюминаторами, с высотой площадки второго яруса не менее 2050 мм должны быть пристроены: лестница высотой не менее 2050 мм, горка открытая спиральная, 2 горки-трубы. На внешних боковых стенках с иллюминаторами должны быть установлены   не менее 4-х пластиковых сегментов с фанерными «языками пламени». Под вторым ярусом башни, должен быть установлен первый ярус, с высотой площадки не менее 650 мм. К первому ярусу должны быть пристроены лестница высотой не менее 650 мм, прямая горка, 2 радиусных балкона.

К башне 2 и к башне 12, в виде ракет, с высотой площадки не менее 2050 мм, должны быть пристроены: лестница приставная первого типа, лиана, спиральная открытая горка. Крыша и боковые стенки башни должны быть в форме ракеты.

К башне 3 и к башне 11 с каркасом крыши, с высотой площадки не менее 2050 мм должны быть пристроены: фанерное ограждение с иллюминатором и вертикальный шест с креплением в виде дуги.

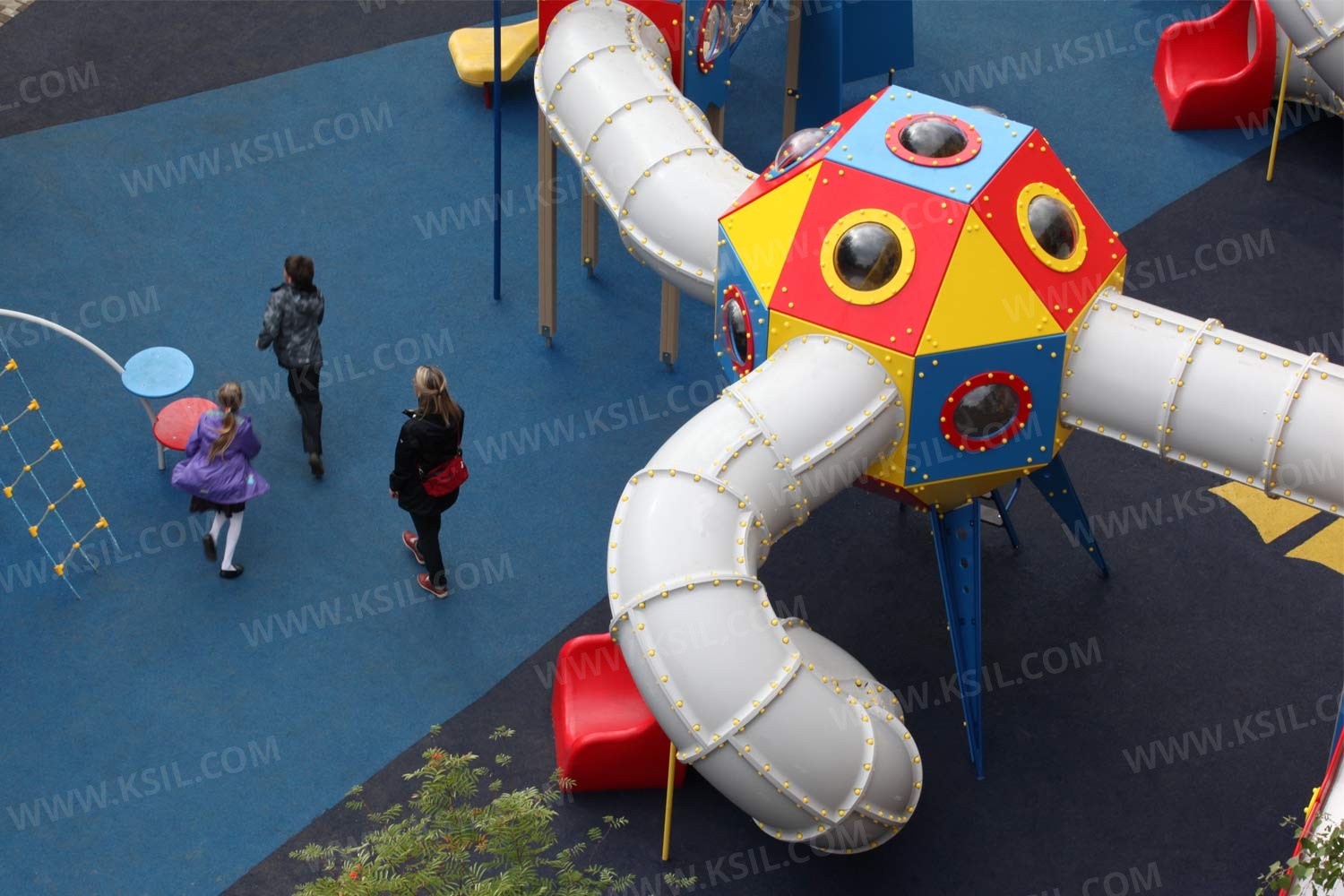

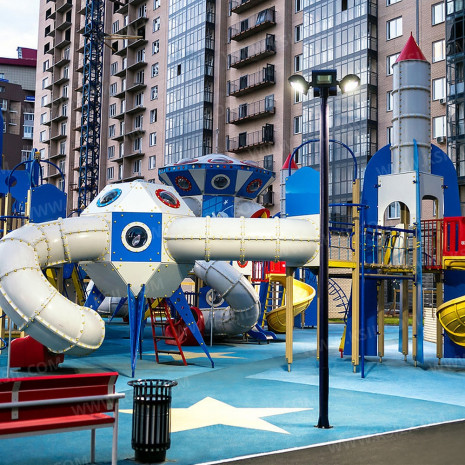

К башне 4 и к башне 10, в виде «лунных станций», с высотой площадки не менее 2050 мм, должны быть пристроены: пластиковая горка-труба, приставная лестница второго типа.  Башня должна быть выполнена из сегментов и опорных посадочных устройств.

К башне 5 с каркасом крыши, с высотой площадки не менее 2050 мм должны быть пристроены: фанерное ограждение с иллюминатором и вертикальный шест-спираль с креплением в виде дуги.

К башне 6 и к башне 8, двухъярусной с крышей в виде шаттла, с высотой площадки второго яруса не менее 2050 мм должны быть пристроены: горка прямая, лестница приставная первого типа. Под вторым ярусом башни, должен быть установлен первый ярус с фанерными ограждениями.

К башне 7 с каркасом крыши, с высотой площадки не менее 2050 мм, должны быть пристроены: фанерное ограждение с иллюминатором и трапециевидная полипропиленовая сетка.

К башне 9 с каркасом крыши, с высотой площадки не менее 2050 мм, должны быть пристроены: фанерное ограждение с иллюминатором и альпинистская стенка с отверстиями для рук и ног.

Башни должны быть соединены между собой 2-мя подвесными горизонтально-радиальными мостами, 2-мя тоннельными переходами первого типа, 2-мя тоннельными переходами второго типа, 4-мя подвесными мостами.

Несущие разновысокие столбы комплекса должны быть выполнены из клееного деревянного бруса сечением не менее 100х100 мм и иметь скругленный профиль с канавкой посередине. Снизу столб должен заканчиваться металлическим оцинкованным подпятником диаметром не менее 42 мм, который бетонируется в землю.

Металлический каркас крыши башни должен быть выполнен из совокупности металлических труб диаметром не менее 33 мм, соединенных между собой в верхней части пикой, выполненной из деревянного бруса сечением не менее 100х100 мм.

Полы башен должны быть выполнены из деревянной доски толщиной не менее 40 мм и влагостойкой противоскользящей фанеры толщиной не менее 21 мм.

Лестница высотой не менее 650 мм и лестница высотой не менее 2050 мм должны быть оснащены перилами, выполненные из деревянной доски толщиной не менее 40 мм. Перила должны быть установлены от первой ступени. Ступени лестниц должны быть выполнены из ламинированной нескользящей влагостойкой фанеры толщиной не менее 15 мм и деревянной доски толщиной 40 мм, склеенных между собой. Расстояние между ступенями должно быть одинаковым.

Приставная лестница первого типа высотой не менее 2050 мм должна быть оснащена поручнями, выполненными из металлической трубы диаметром не менее 33 мм. Ступени должны быть изготовлены из ламинированной нескользящей влагостойкой фанеры толщиной не менее 15 мм и деревянной доски толщиной 40 мм, склеенных между собой.  Расстояние между ступенями должно быть одинаковым. В верхней части должны крепиться ограждающие стенки из влагостойкой фанеры толщиной не менее 21 мм.

Приставная лестница второго типа должна быть оснащена металлическими поручнями и ступеньками из влагостойкой противоскользящей фанеры.

Горка, с высотой стартового участка не менее 650 мм должна состоять из ската, бортиков высотой не менее 100 мм, защитной секции и защитной перекладины.

Горка, с высотой стартового участка не менее 2050 мм должна состоять из каркаса, ската, бортиков высотой не менее 150 мм, защитной секции и защитной перекладины.

Каркас горки должен быть выполнен из металлической трубы сечением не менее 50х25 мм. Горка должна иметь стартовый участок высотой, участок скольжения и конечный участок.  Скат должен быть изготовлен из единого листа нержавеющей стали толщиной 1,5 мм, утопленный в паз бортиков горки.  Защитная перекладина должна быть выполнена из металлической трубы диаметром не менее 33 мм, побуждающая ребенка присесть и установлена на высоте не менее 600 мм от уровня поверхности стартового участка горки. Защитная секция и бортики горок, должны быть выполнены из влагостойкой фанеры толщиной не менее 21 мм.

Горка открытая спиральная, выстой стартового участка не менее 2050 мм, должна быть выполнена из пластиковых сегментов, соединенных между собой. Горка должна крепиться к башне через переходную площадку с перилами.

Радиусный балкон должен состоять из пола, выполненного из влагостойкой ламинированной противоскользящей фанеры толщиной не менее 21 мм и радиусного металлического ограждения из труб диаметрами не менее 21 мм и не менее 33 мм.

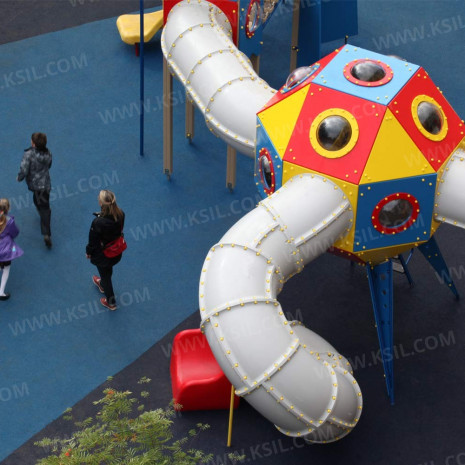

Пластиковая горка-труба с высотой стартового участка не менее 2050 мм, должна быть выполнена из пластиковых тоннельных сегментов, соединенных между собой. Сегменты должны быть соединены между собой оцинкованным крепежом с внешней стороны трубы вдоль конструкции.

Внешние боковые стенки, стенки с иллюминаторами, ограждения, ограждения с иллюминаторами, шаттл, ракета, нижние стенки под шаттлом должны быть изготовлены из влагостойкой окрашенной фанеры толщиной не менее 21 мм.

Опоры лунных станций должны быть выполнены из влагостойкой фанеры толщиной не менее 15 мм.

Подвесной мост должен состоять из страховочного моста, подвесного моста со ступеньками и перил. Ступеньки должны быть выполнены из влагостойкой ламинированной фанеры толщиной не менее 15 мм и доски толщиной не менее 40 мм склеенных между собой, каждая ступень должна крепиться к полиамидного канатам, диаметром не менее 16 мм. Канат должен крепиться к перилам мостика, выполненных из металлической трубы сечением не менее 60х30 мм. Страховочный мост должен быть выполнен из деревянной доски толщиной не менее 40 мм и металлического каркаса, выполненного из трубы сечением не менее 50х25мм.

Подвесной горизонтально-радиальными мост должен состоять из каркаса, выполненного из металлической трубы диаметром не менее 42 мм, настила из влагостойкой фанеры толщиной не менее 21 мм, ограждений из металлической профильной трубы сечением не менее 50х25 мм и полипропиленового или полиамидного каната.

Лиана должна состоять их 2-х наклонных дуг выполненных из металлической трубы диаметром не менее 42 мм и  П-образных ступенек из трубы диаметром не менее 33 мм.

Вертикальный шест-спираль с креплением в виде дуги должен быть выполнен из металлической трубы диаметром не менее 42 мм, спираль – из  трубы диаметром не менее 33 мм. Расстояние между витками спирали должно быть одинаковым. Нижняя часть шеста бетонируется в землю.

Вертикальный шест с дугой должен быть выполнен из металлической трубы диаметром не менее 42 мм. Нижняя часть шеста бетонируется в землю.

Тоннельный переход первого типа должен состоять из не менее 3-х пластиковых сегментов.

Тоннельный переход второго типа должен состоять из не менее 4-х пластиковых сегментов.

Альпинистская стенка должна быть выполнена из влагостойкой фанеры толщиной не менее 21 мм.

Наклонная трапециевидная сетка должна быть выполнена из полипропиленового 6-прядного армированного металлом каната тросовой свивки с резиновым сердечником, канат сетки должен быть диаметром не менее 16 мм и соединен между собой пластиковыми креплениями овальной формы. Сетка должна крепиться между двумя наклонными столбами, выполненными из деревянного бруса сечением не менее 100х100 мм.
