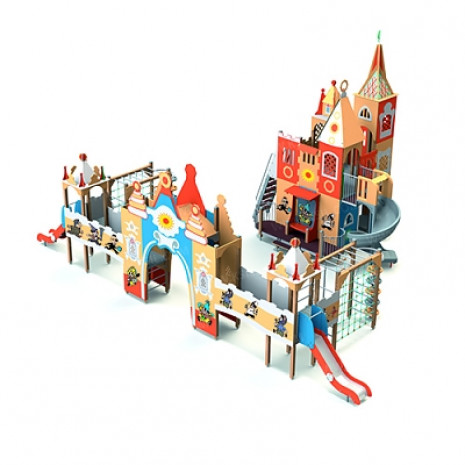

005632 - Детский игровой комплекс "Солнечный город"

Комплекс должен состоять из башни 1 в виде солнечного замка сказочного персонажа "Незнайки" и оборонительной крепости с вынесенными гимнастическими комплексами. Башни оборонительной крепости  должны быть соединены между собой арочным мостом и 2-мя прямыми мостами.

Башня 1 двухъярусная должна представлять собой конструкцию, состоящую из несущих столбов, установленных в 4 ряда, параллельно друг другу.  В рядах должно быть по 5 несущих столба, расположенных на равном расстоянии друг от друга. В верхней части должны быть расположены крыша первого типа, малый купол и большой купол.

К башне 1, с высотой второго яруса не менее 2050 мм, должны быть пристроены: горка спиральная, боковые стенки с окошками и накладными декоративными элементами, стенки с арочными входами и с накладными декоративными элементами стилизованные под солнечный замок. Под вторым ярусом башни должно быть установлено 4 площадки, расположенные по углам башни и терраса с порогом, высотой не менее 300 мм. К первому ярусу должны быть пристроены боковые стенки, стенки с арочными входами и с окошками с накладными декоративными элементами и с художественной росписью сказочных персонажей, стенки с козырьком. По углам должно быть пристроено 5 радиусных  балконов.

Оборонительная крепость  представляет собой конструкцию из 3-х последовательно расположенных башен с двумя гимнастическими комплексами. Башни должны быть соединены между собой  2-мя прямыми мостами.

Башня 2 и башня 4 должны представлять собой конструкцию, состоящую из несущих столбов, установленных в 2 ряда, параллельно друг другу.  В рядах должно быть по 3 несущих столба.

К башне 2 и к башне 4, с крышами второго типа,  с высотой площадки не менее 1250 мм, должны быть пристроены: фанерные ограждения с художественной росписью в тематике сказочных персонажей солнечного города, горка, вертикальная лестница, поручни, перекладины и гимнастический комплекс.

К гимнастическому комплексу 1 и к гимнастическому комплексу 2 должны быть пристроены: рукоход с угловыми накладными элементами, шведская стенка, поручни, вертикальная сетка для лазанья, вертикальный шест с колесами, вертикальный шест и гибкая лестница.

Башня 3 должна представлять собой конструкцию, состоящую из несущих столбов, установленных в 2 ряда, параллельно друг другу.  В рядах должно быть по 4 несущих столба.

К башне 3 с крышей третьего типа, с высотой площадки не менее 1250 мм, должны быть пристроены: две площадки, установленные друг напротив друга, вертикальные лестницы с перекладиной и поручнями, стенки, арки стилизованные под вход к замку с художественной росписью под заданную тематику.

Несущие столбы комплекса должны быть выполнены из клееного деревянного бруса сечением не менее 100х100 мм и иметь скругленный профиль с канавкой посередине. Снизу столб должен заканчиваться металлическим оцинкованным подпятником диаметром не менее 42 мм, который бетонируется в землю.

Пол башен должен быть выполнен из деревянной доски толщиной не менее 40 мм.

Пол террасы и порога башни 1 должен быть выполнен из влагостойкой ламинированной фанеры толщиной не менее 21 мм.

Горка спиральная, выстой стартового участка не менее 2050 мм, должна быть выполнена из пластиковых сегментов соединенных между собой. Горка должна крепиться к башне через переходную площадку с перилами.

Горка должна состоять из каркаса, ската, бортиков, защитной секции и защитной перекладины.  Каркас горки должен быть выполнен из металлической трубы сечением не менее 50х25 мм. Горка должна иметь стартовый участок высотой не менее 1250 мм, участок скольжения и конечный участок.  Скат должен быть изготовлен из единого листа нержавеющей стали толщиной 1,5 мм, утопленный в паз бортиков горки.  Бортики горки должны быть высотой не менее 150 мм. Защитная перекладина должна быть выполнена из металлической трубы диаметром не менее 33 мм, побуждающая ребенка присесть и установлена на высоте не менее 600 мм от уровня поверхности стартового участка горки. Защитная секция горки должна быть выполнена из влагостойкой фанеры толщиной не менее 21 мм.

Радиусный балкон должен состоять из пола, выполненного из влагостойкой ламинированной противоскользящей фанеры толщиной не менее 21 мм и радиусного металлического ограждения из труб диаметрами не менее 21 мм и не менее 33 мм.

Вертикалльная сетка должна быть выполнена из полипропиленового 6-прядного армированного металлом каната тросовой свивки с резиновым сердечником, канат сетки должен быть диаметром не менее 16 мм и соединен между собой пластиковыми креплениями овальной формы.

Перекладины вертикальной лестницы, перекладины шведской стенки, перекладины, поручни должны быть выполнены из металлической трубы диаметром не менее 33 мм.

Вертикальный шест должен быть выполнен из металлической трубы диаметром не менее 42 мм. Нижняя часть шеста бетонируется в землю.

Рукоход должен быть выполнен из 2-х опор, перекладин и угловых накладных элементов, выполненных из влагостойкой фанеры толщиной не менее 21 мм. Перекладины должны быть выполнены из металлической трубы диаметром не менее 33 мм. Опорами служат горизонтальные несущие столбы комплекса.

Гибкая лестница должна состоять из армированного полипропиленового каната и пластиковых ступенек.

Ограждения башен, боковые стенки, стенки с окошками, стенки с арочными входами, арки и стенки оборонительной крепости должны быть выполнены из влагостойкой фанеры толщиной не менее 21 мм.

Прямой мост должен состоять из настила и перил. Настил должен быть выполнен из досок толщиной не менее 40 мм. Перила мостика в виде оборонительной крепости с художественной росписью сказочных персонажей  должны быть   выполнены из влагостойкой фанеры толщиной не менее 21 мм.

Крыша первого типа должна состоять  из двух скатов, двух фронтонов выполненных из влагостойкой фанеры толщиной не менее 15 мм и декоративного конька, скрепляющего скаты крыши.

Крыша второго типа должна состоять из  основания, 4-х скатов, 4 - х угловых декоративных элементов  и 4 козырьков выполненных из влагостойкой фанеры толщиной не менее 15 мм и декоративного конька, скрепляющего скаты крыши.

Крыша третьего типа должна состоять из 2-х скатов, выполненных из влагостойкой фанеры толщиной не менее 9 мм, 2- затяжек, выполненных из деревянной доски толщиной не менее 40 мм и двух арочных элементов из влагостойкой фанеры толщиной не менее 21 мм.

Купол большой должен состоять из основания, выполненного из влагостойкой фанеры толщиной не менее 21 мм, 4-х скатов, выполненных из влагостойкой фанеры толщиной не менее 9 мм, 4-х фигурных фронтонов из влагостойкой фанеры толщиной не менее 15. На вершине должен быть установлен декоративный элемент.

Купол малый должен состоять из основания, выполненного из влагостойкой фанеры толщиной не менее 21 мм, 4-х стенок, 4-х фигурных фронтонов и 4-х скатов, выполненных из влагостойкой фанеры толщиной не менее 15 мм.

Декоративные элементы должны быть выполнены из влагостойкой фанеры толщиной не менее 9 мм.
