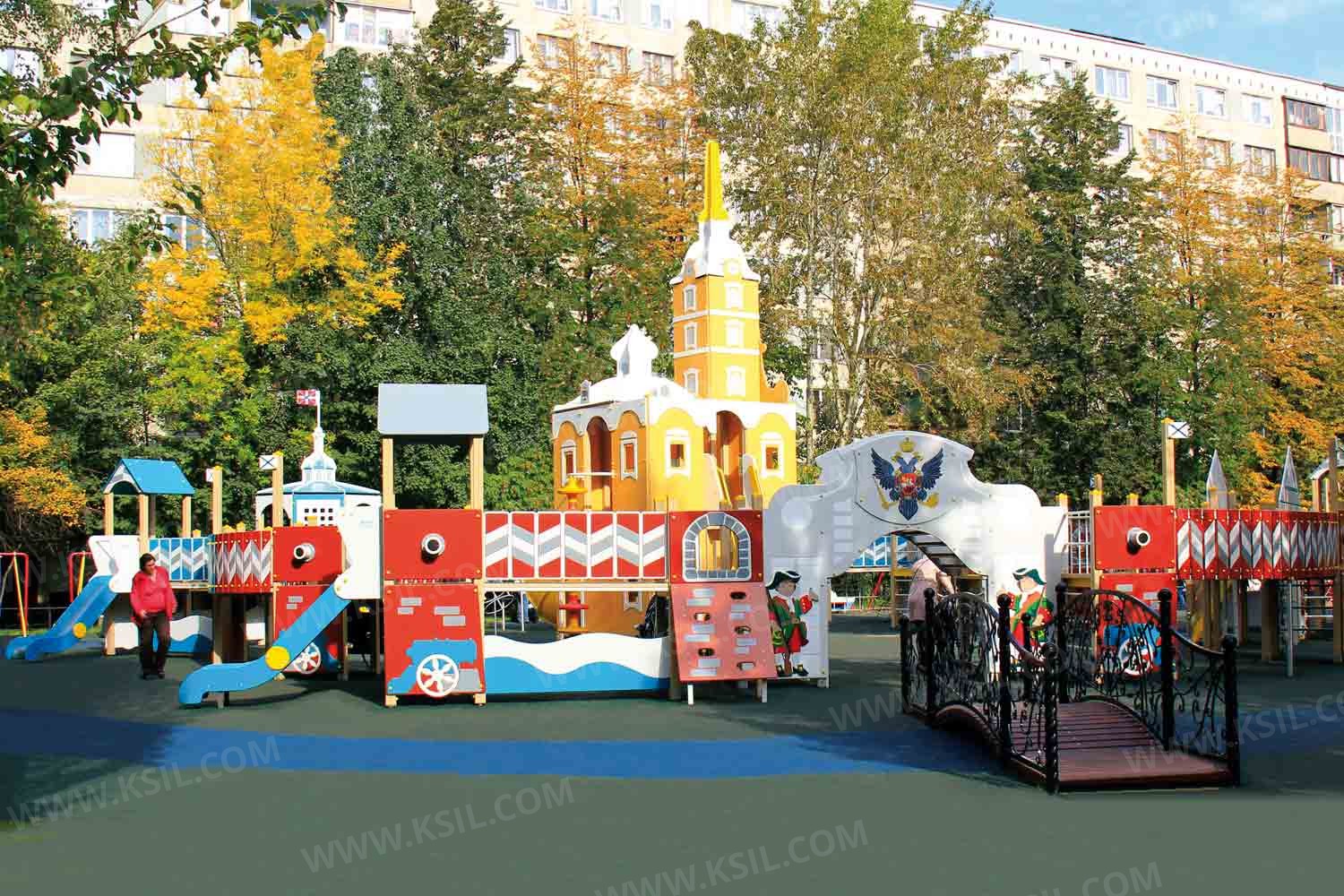

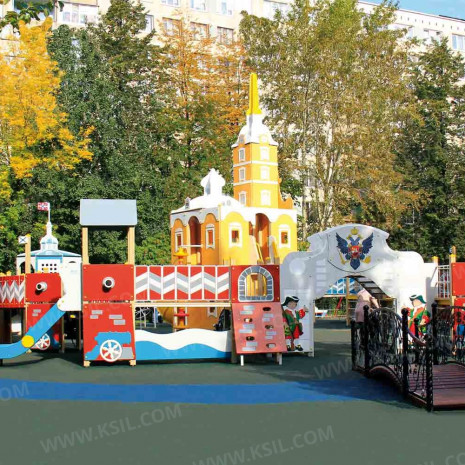

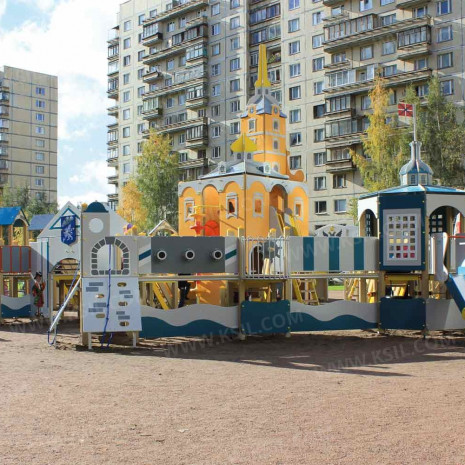

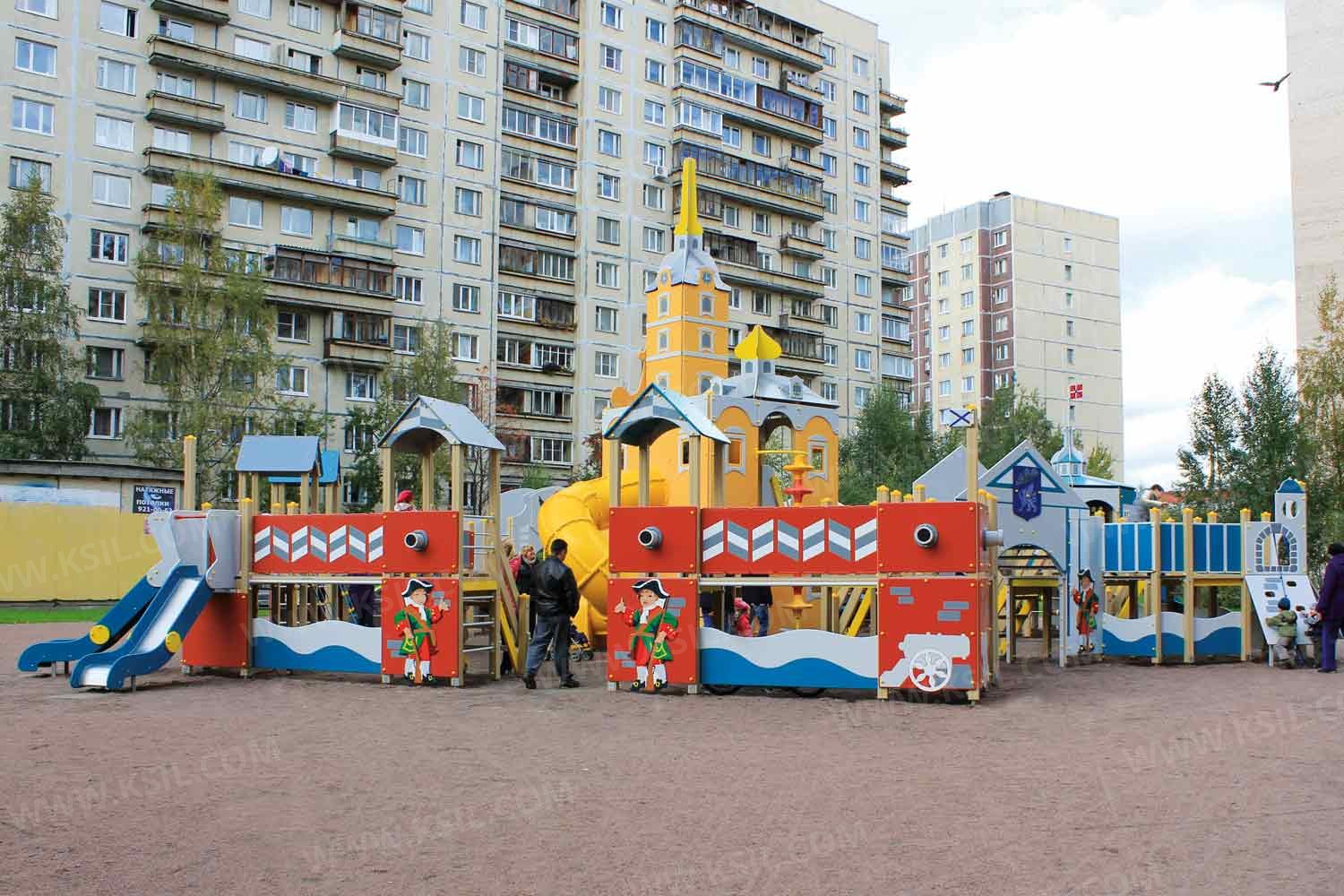

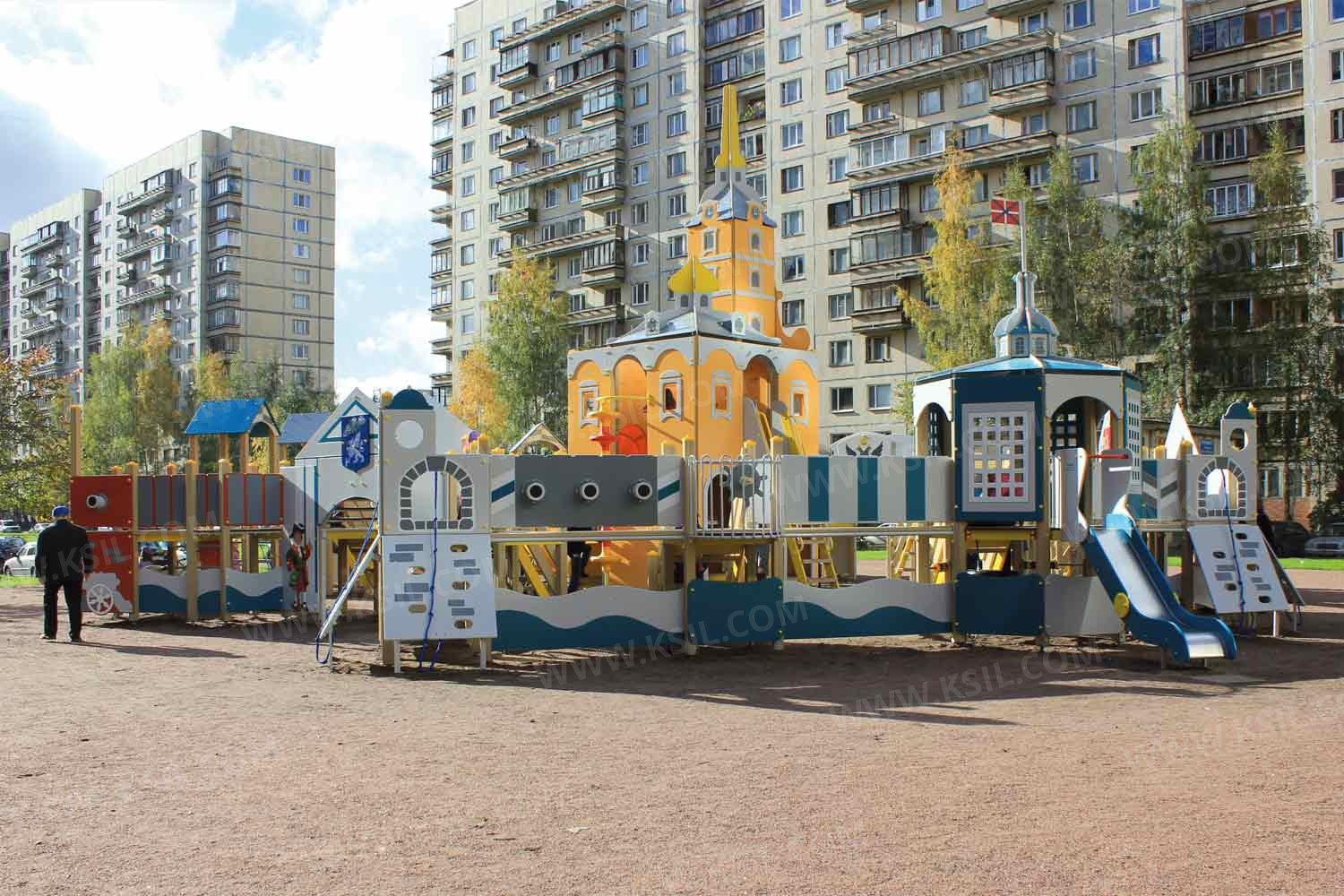

005650 - Детский игровой комплекс "Петропавловская крепость"

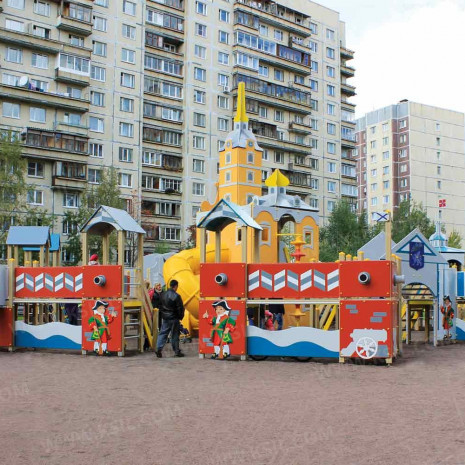

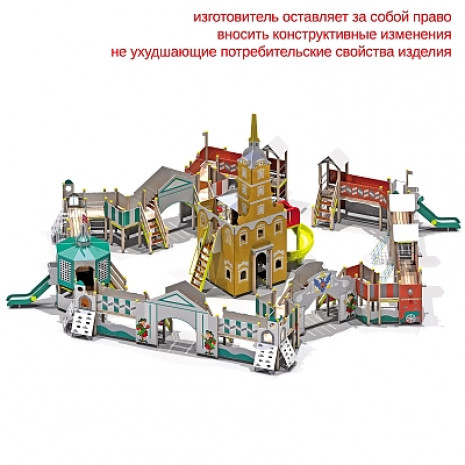

Комплекс должен состоять из центральной башни 1 в виде собора, 3-х последовательно расположенных башен в виде оборонительной ограды и 15 башен расположенных по периметру. Башни оборонительной ограды  должны быть соединены между собой 2-мя прямыми мостами. Башни расположенные по периметру должны быть соединены между собой 6-тью прямыми мостами, 3-мя арочными мостами и 4-мя переходными площадками.

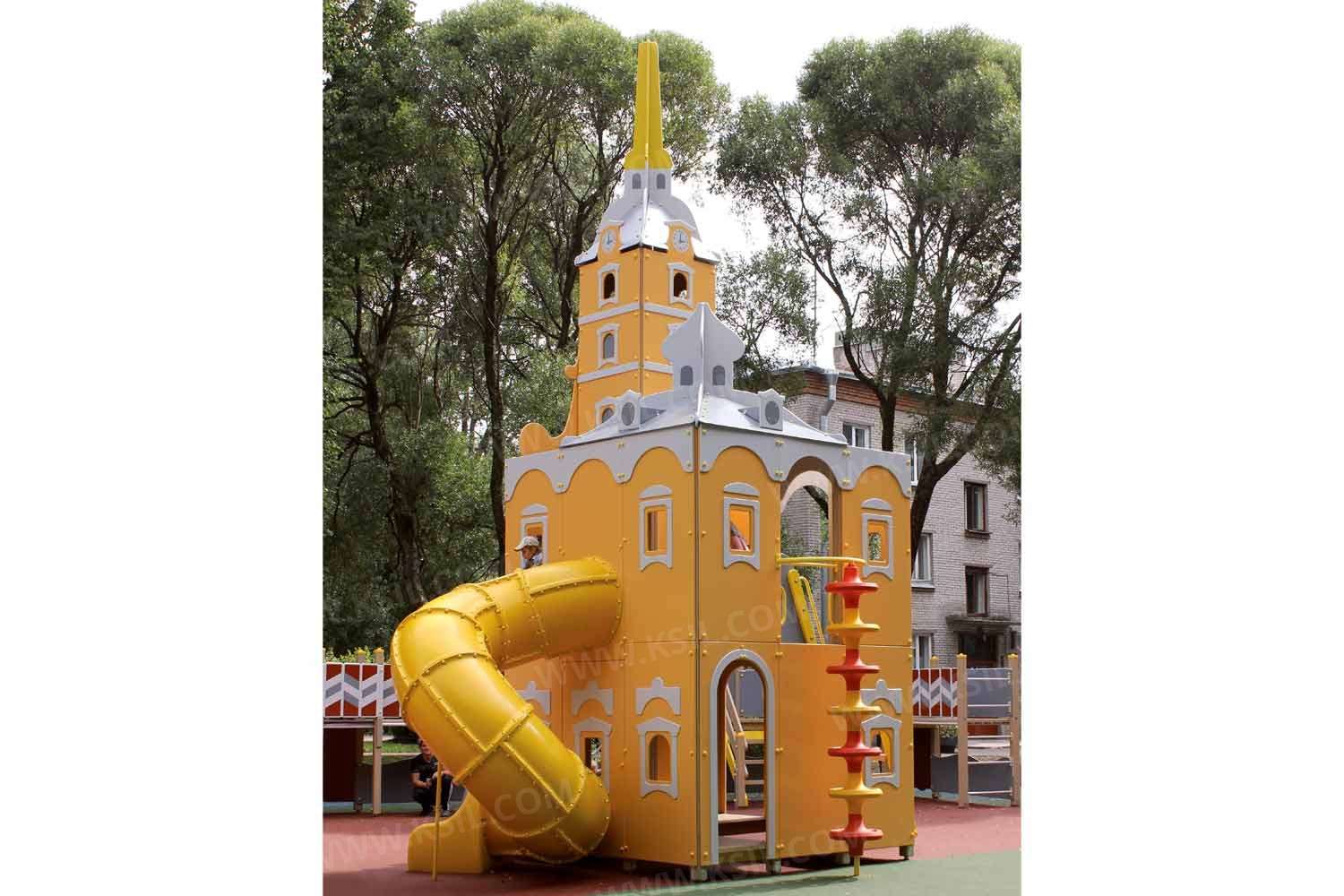

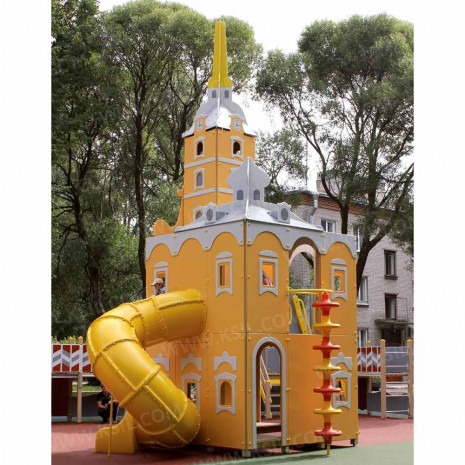

Башня 1 двухъярусная должна представлять собой конструкцию, состоящую из несущих столбов, установленных в 4 ряда, параллельно друг другу.  В рядах должно быть по 4 несущих столба, расположенных на равном расстоянии друг от друга. В верхней части должны быть расположены крыша и колокольня с курантами и крышей со шпилем.

К башне 1, с высотой второго яруса не менее 2050 мм, должны быть пристроены: горка спиральная, вертикальный шест с колесами и креплением в виде дуги,  приставная лестница, перекладина, поручни, боковые стенки с окошками и накладными декоративными элементами, стенки с арочными входами с накладными декоративными элементами стилизованные под собор. Под вторым ярусом башни, в угловых частях между 4-мя столбами должен быть установлен первый ярус с площадкой.

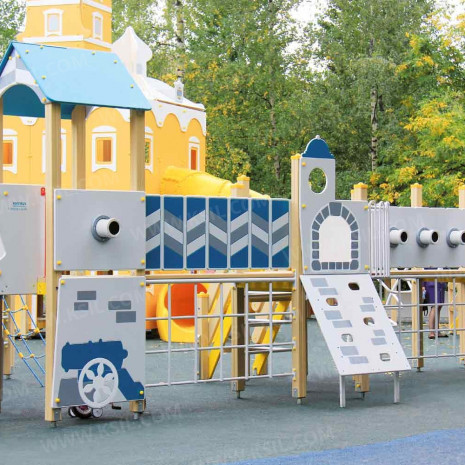

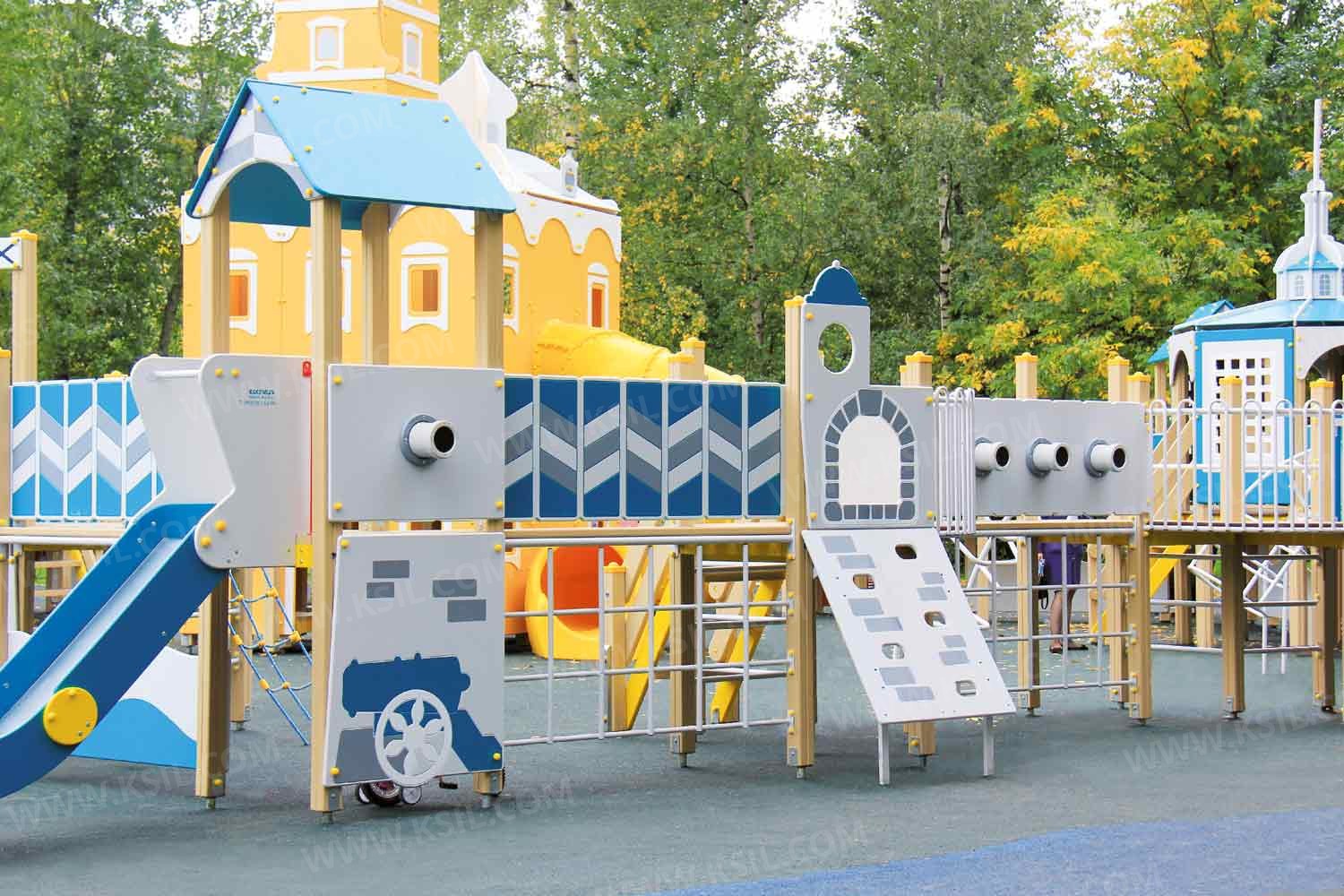

К башне 2 оборонительной ограды, к башне 5 и к башне 19 с крышами, с высотой площадки не менее 1250 мм, должны быть пристроены: фанерное ограждение с пушкой, перекладины, трапециевидная сетка для лазанья. Под площадкой должно быть установлено фанерное ограждение с художественной росписью и декоративными элементами в заданной тематике.

К башни 3 оборонительной ограды, с высотой площадки не менее 1250 мм, должны быть пристроены:  горка, фанерное ограждение.  Под площадкой должно быть установлено фанерное ограждение с художественной росписью и декоративными элементами в заданной тематике.

К башне 4 оборонительной ограды с крышей, с высотой площадки не менее 1250 мм, должны быть пристроены: фанерное ограждение с пушкой, перекладины, лестница. Под площадкой должно быть установлено фанерное ограждение с художественной росписью и декоративными элементами в заданной тематике.

К башне 6 по периметру, с высотой площадки не менее 1250 мм, должны быть пристроены: фанерные ограждения с пушкой. Под площадкой должно быть установлено фанерное ограждение с художественной росписью и декоративными элементами в заданной тематике.

К башне 7 по периметру, с высотой площадки не менее 1250 мм, должны быть пристроены: лестница, фанерные ограждения. Под площадкой должно быть установлено фанерное ограждение.

К башне 8 по периметру, с высотой площадки не менее 1250 мм, должны быть пристроены: лестница, фанерные ограждения. Под площадкой должно быть установлено фанерное ограждение.

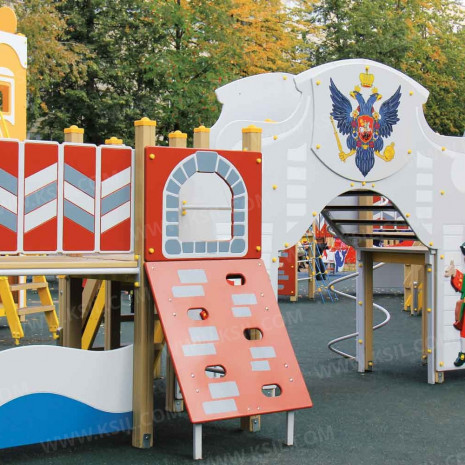

К башне 9 по периметру, с высотой площадки не менее 1250 мм, должны быть пристроены: две наклонные альпинистские стенки с отверстиями для рук и ног, фанерные ограждения.

К башне 10 по периметру, с высотой площадки не менее 1250 мм, должны быть пристроены: радиусный балкон, гибкая лестница, фанерные ограждения. Под площадкой должно быть установлено фанерное ограждение.

К башне 11 по периметру с восьмигранной крышей и декоративным флагом, с высотой площадки не менее 1250 мм, должны быть пристроены: горка, лестница, фанерные ограждения с решетчатыми окошками. Под площадкой должны быть установлены фанерные ограждения и комплекты счет.

К башне 12 по периметру, с высотой площадки не менее 1250 мм, должны быть пристроены: две наклонные альпинистские стенки с отверстиями для рук и ног, фанерные ограждения.

К башне 13 по периметру, с высотой площадки не менее 1250 мм, должны быть пристроены: лестница, фанерные ограждения. Под площадкой должно быть установлено фанерное ограждение.

К башне 14 по периметру, с высотой площадки не менее 1250 мм, должны быть пристроены: лестница, фанерные ограждения. Под площадкой должно быть установлено фанерное ограждение.

К башне 15 по периметру, с высотой площадки не менее 1250 мм, должны быть пристроены: две наклонные альпинистские стенки с отверстиями для рук и ног, фанерные ограждения, перекладины.

К башне 16 по периметру, с высотой площадки не менее 1250 мм, должны быть пристроены: лестница, фанерные ограждения. Под площадкой должно быть установлено фанерное ограждение.

К башне 17 по периметру, с высотой площадки не менее 1250 мм, должны быть пристроены: лестница, фанерные ограждения. Под площадкой должно быть установлено фанерное ограждение.

К башне 18 по периметру, с высотой площадки не менее 1250 мм, должны быть пристроены: фанерные ограждения с пушкой, перекладины. Под площадкой должно быть установлено фанерное ограждение.

Несущие столбы комплекса должны быть выполнены из клееного деревянного бруса сечением не менее 100х100 мм и иметь скругленный профиль с канавкой посередине. Снизу столб должен заканчиваться металлическим оцинкованным подпятником диаметром не менее 42 мм, который бетонируется в землю.

Пол башен должен быть выполнен из деревянной доски толщиной не менее 40 мм.

Пол башни 11 должен быть выполнен из влагостойкой фанеры толщиной не менее 21 мм.

Горка спиральная, выстой стартового участка не менее 2050 мм, должна быть выполнена из пластиковых сегментов соединенных между собой. Горка должна крепиться к башне через переходную площадку с перилами.

Вертикальный шест с дугой должен быть выполнен из металлической трубы диаметром не менее 48 мм, колеса в количестве не менее 7-ми  штук должны быть выполнены из пластика. Нижняя часть шеста бетонируется в землю.

Приставная лестница высотой не менее 2050 мм должна быть оснащена поручнями, выполненными из металлической трубы диаметром не менее 33 мм. Ступени должны быть изготовлены из ламинированной нескользящей влагостойкой фанеры толщиной не менее 15 мм и деревянной доски толщиной 40 мм, склеенных между собой.  Расстояние между ступенями должно быть одинаковым. В верхней части должны крепиться ограждающие стенки из влагостойкой фанеры толщиной не менее 21 мм.

Горка должна состоять из каркаса, ската, бортиков, защитной секции и защитной перекладины.  Каркас горки должен быть выполнен из металлической трубы сечением не менее 50х25 мм. Горка должна иметь стартовый участок высотой не менее 1250 мм, участок скольжения и конечный участок.  Скат должен быть изготовлен из единого листа нержавеющей стали толщиной 1,5 мм, утопленный в паз бортиков горки.  Бортики горки должны быть высотой не менее 150 мм. Защитная перекладина должна быть выполнена из металлической трубы диаметром не менее 33 мм, побуждающая ребенка присесть и установлена на высоте не менее 600 мм от уровня поверхности стартового участка горки. Защитная секция горки должна быть выполнена из влагостойкой фанеры толщиной не менее 21 мм.

Вертикальный шест с дугой должен быть выполнен из металлической трубы диаметром не менее 48 мм, колеса в количестве не менее 6-ти  штук должны быть выполнены из пластика. Нижняя часть шеста бетонируется в землю.

Трапециевидная сетка для лазанья должна быть выполнена из полипропиленового 6-прядного армированного металлом каната тросовой свивки с резиновым сердечником, канат сетки должен быть диаметром не менее 16 мм и соединен между собой пластиковыми креплениями овальной формы.

Гибкая лестница должна состоять из армированного полипропиленового каната и пластиковых ступенек.

Радиусный балкон должен состоять из пола, выполненного из влагостойкой ламинированной противоскользящей фанеры толщиной не менее 21 мм и радиусного металлического ограждения из труб диаметрами не менее 21 мм и не менее 33 мм.

  Перекладины, поручни должны быть выполнены из металлической трубы диаметром не менее 33 мм.

Лестница высотой не менее 1250 мм должна быть оснащена перилами, выполненные из деревянной доски толщиной не менее 40 мм. Перила должны быть установлены от первой ступени. Ступени лестниц должны быть выполнены из ламинированной противоскользящей влагостойкой фанеры толщиной не менее 15 мм и деревянной доски толщиной 40 мм, склеенных между собой. Расстояние между ступенями должно быть одинаковым.

Альпинистская стенка с отверстиями для рук и ног должна быть выполнена из влагостойкой фанеры толщиной не менее 21 мм.

Декоративные элементы должны быть выполнены из влагостойкой фанеры толщиной не менее 9 мм.

Ограждения башен, ограждения с пушками, стенки с окошками, стенки с арочным входом, ограждения под площадкой башен должны быть выполнены из влагостойкой фанеры толщиной не не менее 21 мм.

Прямые мосты с различной модификацией должны состоять из настила и перил. Настил должен быть выполнен из досок толщиной не менее 40 мм. Перила мостика, оформленные в стиле Петропавловской крепости, должны быть выполнены из влагостойкой фанеры толщиной не менее 21 мм. Под мостом должно быть установлено фанерное ограждение в заданной тематике.

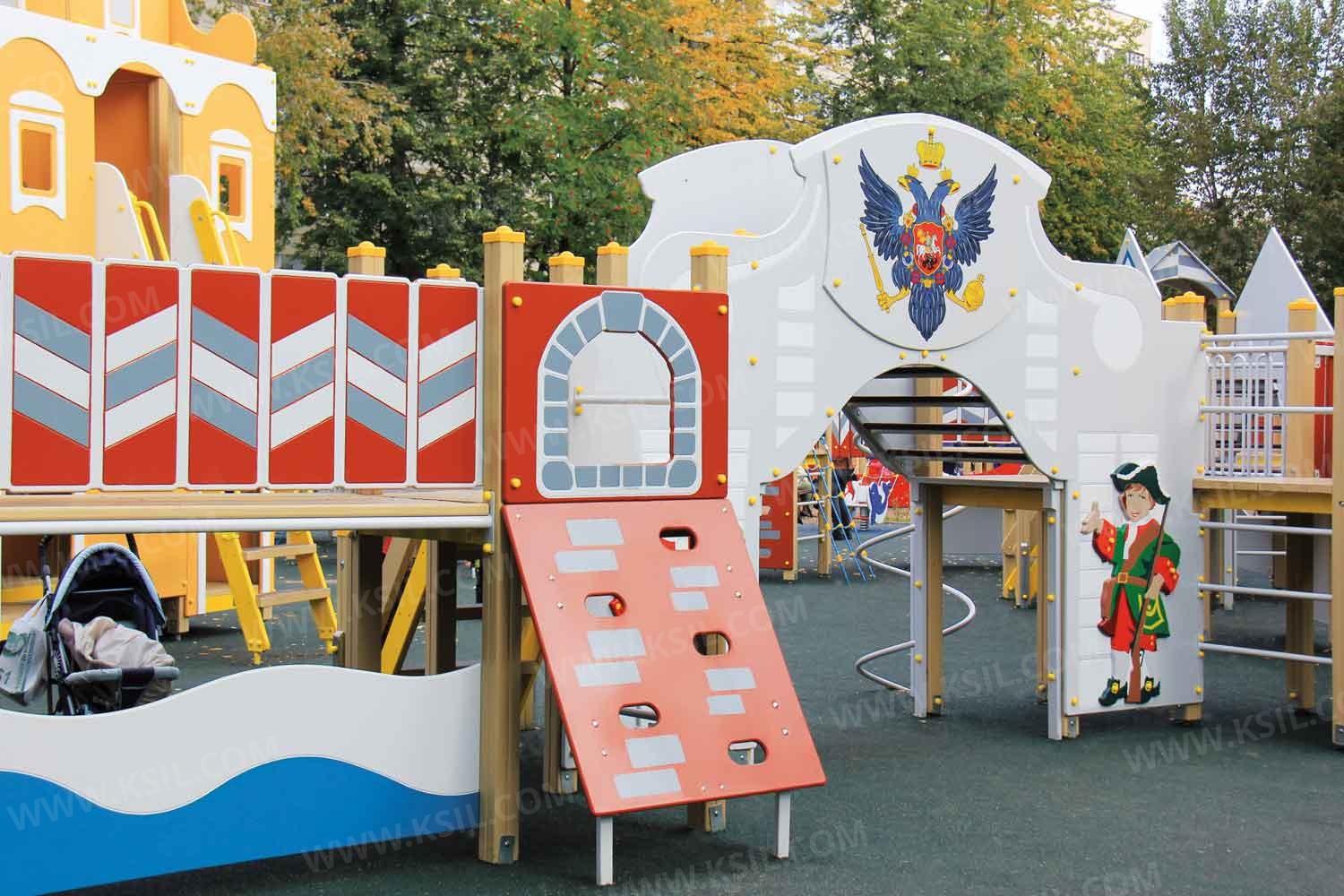

Арочный мост должен состоять из металлического каркаса, выполненного из профильной трубы сечением не менее 50х25 мм, ступенек, переходной площадки и перил.  Ступени моста должны быть выполнены из ламинированной нескользящей влагостойкой фанеры толщиной не менее 21 мм. Расстояние между ступенями должно быть одинаковым. Пол переходной площадки должен быть выполнен из ламинированной фанеры толщиной не менее 21 мм. Перила с фигурные должны быть   выполнены из влагостойкой фанеры толщиной не менее 21 мм с художественной росписью в заданной тематике  и декоративными накладными элементами в виде солдатиков.

Крыша восьмигранная с куполом и  флагом должна состоять из 8-ми скатов, из влагостойкой фанеры толщиной не менее 9 мм и 8-ми стропил  из влагостойкой фанеры толщиной не менее 21 мм.

Крыша собора должна состоять из 4-х скатов, 4-х стропил выполненных из влагостойкой фанеры толщиной не менее 15 мм и не менее 21мм.

Колокольня должна состоять из 4-х стенок с декоративными окошками, с курантами и  с 2-мя входами. Крыша колокольни со шпилем должна состоять из 4-х скатов выполненных из влагостойкой фанеры толщиной не менее 15 мм и 4-х стропил из влагостойкой фанеры толщиной не менее 21мм.

Крыша башен должна состоять из двух скатов и двух фронтонов выполненных из влагостойкой фанеры толщиной не менее 15 мм.
