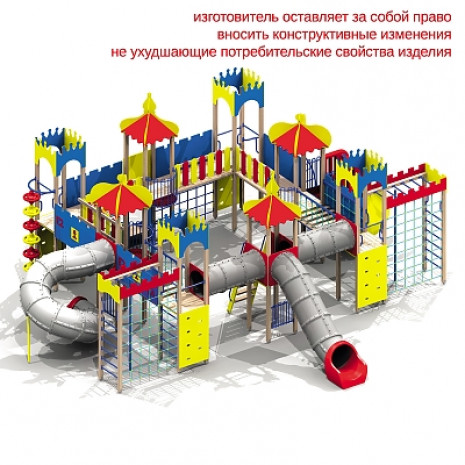

005677 - Детский игровой комплекс "Шахматный клуб"

 К  башне 1 с крышей первого типа, с высотой площадки не менее 1850 мм должны быть пристроены: тоннельная прямая пластиковая горка, приставная лестница. Под площадкой башни должно быть установлено металлическое ограждение.

К  башне 2 и к башне 8 с крышей второго типа, с высотой площадки не менее 1850 мм должны быть пристроены: перекладина, вертикальная лестница, альпинистская стенка с отверстиями для рук и ног и вынесенный гимнастический комплекс.

К  башне 3 с крышей третьего типа, с высотой площадки не менее 1850 мм должны быть пристроены: тоннельная спиральная пластиковая горка, радиусный балкон.

К  башне 4 с крышей второго типа, с высотой площадки не менее 1850 мм должны быть пристроены: вертикальный шест с колесами, перекладина, поручни, альпинистская стенка с отверстиями для рук и ног.

К  башне 5 с крышей первого типа, с высотой площадки не менее 1850 мм должны быть пристроены: радиусный балкон, фанерное ограждение.

К  башне 6 с крышей второго типа, с высотой площадки не менее 1850 мм должны быть пристроены: перекладины, поручни, альпинистская стенка с отверстиями для рук и ног.

К  башне 7 с крышей третьего типа, с высотой площадки не менее 1850 мм должны быть пристроены: спиральная горка, радиусный балкон.

Гимнастический комплекс  должен состоять из несущих вертикальных и горизонтальных столбов, рукохода, полипропиленовой сетки для лазанья, шведской стенки, вертикального шеста, декоративных накладных элементов с зубчатой верхней гранью.

Несущие разновысокие  вертикальные и горизонтальные столбы  комплекса должны быть выполнены из клееного деревянного бруса сечением не менее 100х100 мм и иметь скругленный профиль с канавкой посередине. Сверху вертикальный столб должен заканчиваться пластиковой заглушкой, снизу столб должен заканчиваться металлическим оцинкованным подпятником диаметром не менее 42 мм, который бетонируется в землю.

Пол башен должен быть выполнен из деревянной доски толщиной не менее 40 мм.

Приставная лестница высотой не менее 1850 мм должна быть оснащена поручнями, выполненными из металлической трубы диаметром не менее 33 мм. Ступени должны быть изготовлены из ламинированной нескользящей влагостойкой фанеры толщиной не менее 15 мм и деревянной доски толщиной 40 мм, склеенных между собой.  Расстояние между ступенями должно быть одинаковым. В верхней части должны крепиться ограждающие стенки из влагостойкой фанеры толщиной не менее 21 мм.

Горка спиральная с высотой стартового участка не менее 1850 мм, должна быть выполнена из пластиковых сегментов соединенных между собой. Горка должна крепиться к башне через переходную площадку с перилами.

Тоннельные прямая и спиральная пластиковые горки с высотой стартового участка не менее 1850 мм, должны быть выполнены из пластиковых тоннельных сегментов соединенных между собой и стенки входа. Сегменты должны быть соединены между собой оцинкованным крепежом с внешней стороны трубы вдоль конструкции. Стенка с круглым отверстием должна быть равной внутреннему диаметру горки. Стенка должны быть выполнена из влагостойкой фанеры толщиной не менее 21 мм.

Крыша первого и третьего типа должна состоять из 4-х скатов выполненных из влагостойкой фанеры толщиной не менее 9 мм и 4-х фигурных фронтонов выполненных из влагостойкой фанеры толщиной не менее 15 мм.

Крыша второго типа  должна быть в виде зубчатых накладных элементов по периметру башни  из влагостойкой фанеры толщиной не менее 21 мм.

Вертикальная сетка должна быть выполнена из полипропиленового 6-прядного армированного металлом каната тросовой свивки с резиновым сердечником, канат сетки должен быть диаметром не менее 16 мм и соединен между собой пластиковыми креплениями овальной формы.

Вертикальный шест выполнен из металлической трубы диаметром не менее 42 мм. Нижняя часть шеста бетонируется в землю.

Перекладины вертикальной лестницы, перекладины, перекладины шведской стенки, поручни должны быть выполнены из металлической трубы диаметром не менее 33 мм.

Ограждения в виде заборчика, ограждения башни должны быть выполнены из влагостойкой фанеры толщиной не менее 15 мм и не менее 21.

Вертикальный шест с дугой должен быть выполнен из металлической трубы диаметром не менее 48 мм, колеса должны быть выполнены из пластика. Нижняя часть шеста бетонируется в землю.

Радиусный балкон должен состоять из пола, выполненного из влагостойкой ламинированной противоскользящей фанеры толщиной не менее 21 мм и радиусного металлического ограждения из труб диаметрами не менее 21 мм и не менее 33 мм.

Альпинистская стенка с отверстиями для рук и ног должна быть выполнена из влагостойкой фанеры толщиной не менее 21 мм.

Подвесной мост должен состоять из страховочного моста, подвесного моста со ступеньками и перил. Ступеньки должны быть выполнены из влагостойкой ламинированной фанеры толщиной не менее 15 мм и доски толщиной не менее 40 мм склеенных между собой, каждая ступень должна крепиться к полиамидного канатам, диаметром не менее 16 мм. Канат должен крепиться к перилам мостика, выполненных из металлической трубы сечением не менее 60х30 мм. Страховочный мост должен быть выполнен из деревянной доски толщиной не менее 40 мм.

Тоннельный переход  должен состоять из пластиковых сегментов и двух стенок-входов с круглым отверстием, равным внутреннему диаметру тоннеля. Стенки должны быть выполнены из влагостойкой фанеры толщиной не менее 21 мм.  Сегменты должны быть соединены между собой оцинкованным крепежом с внешней стороны трубы вдоль конструкции.

Прямой мост должен состоять настила и перил. Настил должен быть выполнен из доски толщиной не менее 40 мм. Перила мостика в виде заборчика с одной стороны и сплошного ограждения с другой  должны быть выполнены из влагостойкой фанеры толщиной не менее 21 мм.
